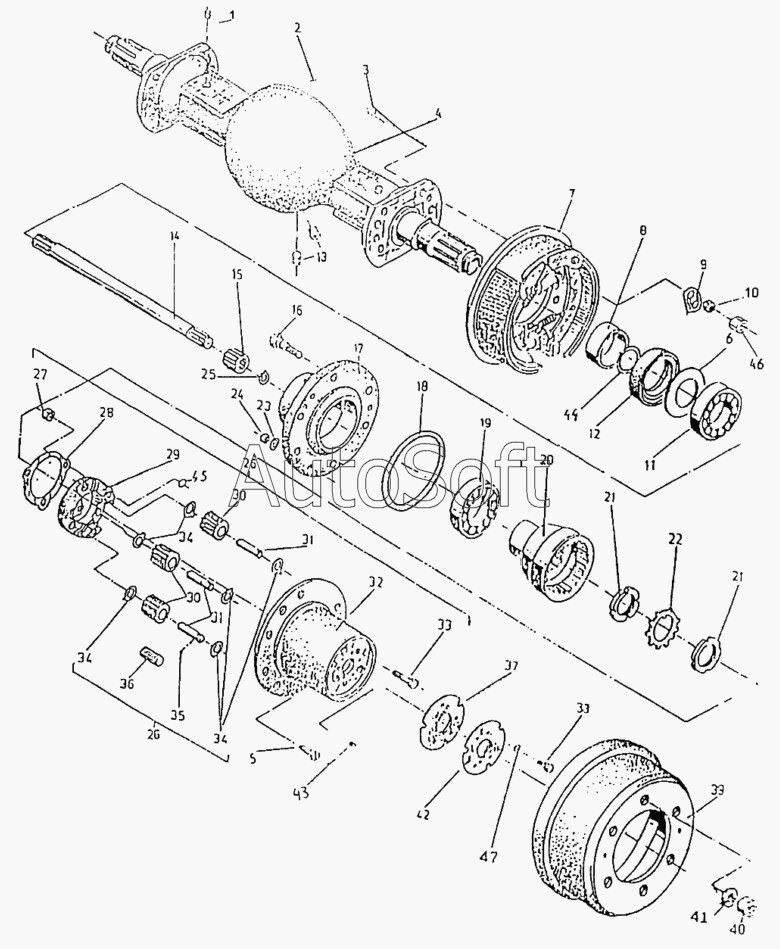

Каталог запасных частей к технике: Балканкар Рекорд ДВ-1784 (2002). Балка с редукторами 1788.h.20, 1792.h.20, 1794.h.24
35
23
24
25
26
26
27
28
29
30
30
31
31
32
33
34
34
34
22
36
37
38
39
40
41
42
43
44
45
6199.01.00.00-11
6199.01.00.00-15
12
2
3
4
4
5
6
7
8
9
10
11
11
1
13
14
14
15
16
16
17
18
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6199.01.00.00-11 | 6***1 | Балка с редукторами | |
| 6199.01.00.00-15 | 6***5 | Балка с редукторами | |
| 1 | 6***2 | Штифт | |
| 2 | [***] | Штифт цилиндрический 8n6х25-1 БДС1980-77 | |
| 3 | 6***8 | Болт | |
| 4 | 6***0 | Балка с рукавами | |
| 4 | 6***0 | Балка с рукавами | |
| 5 | [***] | Винт 2А М8х40/22-8.8 БДС1359-83 | |
| 6 | 6***3 | Шайба | |
| 7 | 6***2 | Сервотормоз 335 | |
| 8 | 6***4 | Кольцо | |
| 9 | 6***9 | Пластина контровочная | |
| 10 | 6***2 | Гайка М14х1,5-6Н | |
| 11 | [***] | Подшипник 2007116 ГОСТ333-79 | |
| 11 | [***] | Подшипник 32016Х DIN720 | |
| 12 | [***] | Уплотнение КтМ1166 | |
| 13 | [***] | Пробка II коническая 1/2 БДС2527-71 | |
| 14 | 6***1 | Полувал | |
| 14 | 6***3 | Полувал | |
| 15 | 6***3 | Шестерня | |
| 16 | 6***6 | Колесный болт М22х1,5 | |
| 16 | 6***1 | Болт | |
| 17 | 6***9 | Ступица | |
| 18 | [***] | Кольцо 2-210х5-2 БДС7947-85 | |
| 19 | [***] | Подшипник 7220 ГОСТ333-79 | |
| 20 | 6***0 | Венец зубчатый | |
| 21 | 6***2 | Гайка круглая | |
| 22 | 6***7 | Предохранительная шайба | |
| 23 | [***] | Шайба 2-8Н БДС833-82 | |
| 24 | [***] | Гайка М8-8 БДС744-83 | |
| 25 | [***] | Кольцо В29 БДС2170-77 | |
| 26 | 6***0 | Направляющая в сборе | |
| 27 | [***] | Гайка М16-08 БДС1262-83 | |
| 28 | 6***6 | Пластина контровочная | |
| 29 | 6***2 | Несущая | |
| 30 | 6***4 | Шестерня | |
| 31 | 6***3 | Ось | |
| 32 | 6***1 | Кожух | |
| 33 | [***] | Болт 1 М16х70-8.8 БДС1231-85 | |
| 34 | 6***5 | Шайба | |
| 35 | [***] | Шарик 5мм БДС4885-82 | |
| 36 | [***] | Подшипник игольчатый 3,5х29,8 А3 БДС4886-81 | |
| 37 | 6***7 | Уплотнение | |
| 38 | [***] | Болт 1 М8х16-8.8 БДС1232-86 | |
| 39 | 6***8 | Тормозной барабан | |
| 40 | 6***0 | Гайка | |
| 41 | [***] | Сферическая пружинная шайба С22,5 DIN74361 | |
| 42 | 6***1 | Крышка | |
| 43 | [***] | Пробка БДС2527-71 | |
| 44 | 6***4 | Кольцо | |
| 45 | [***] | Кольцо БДС7947-85 |
