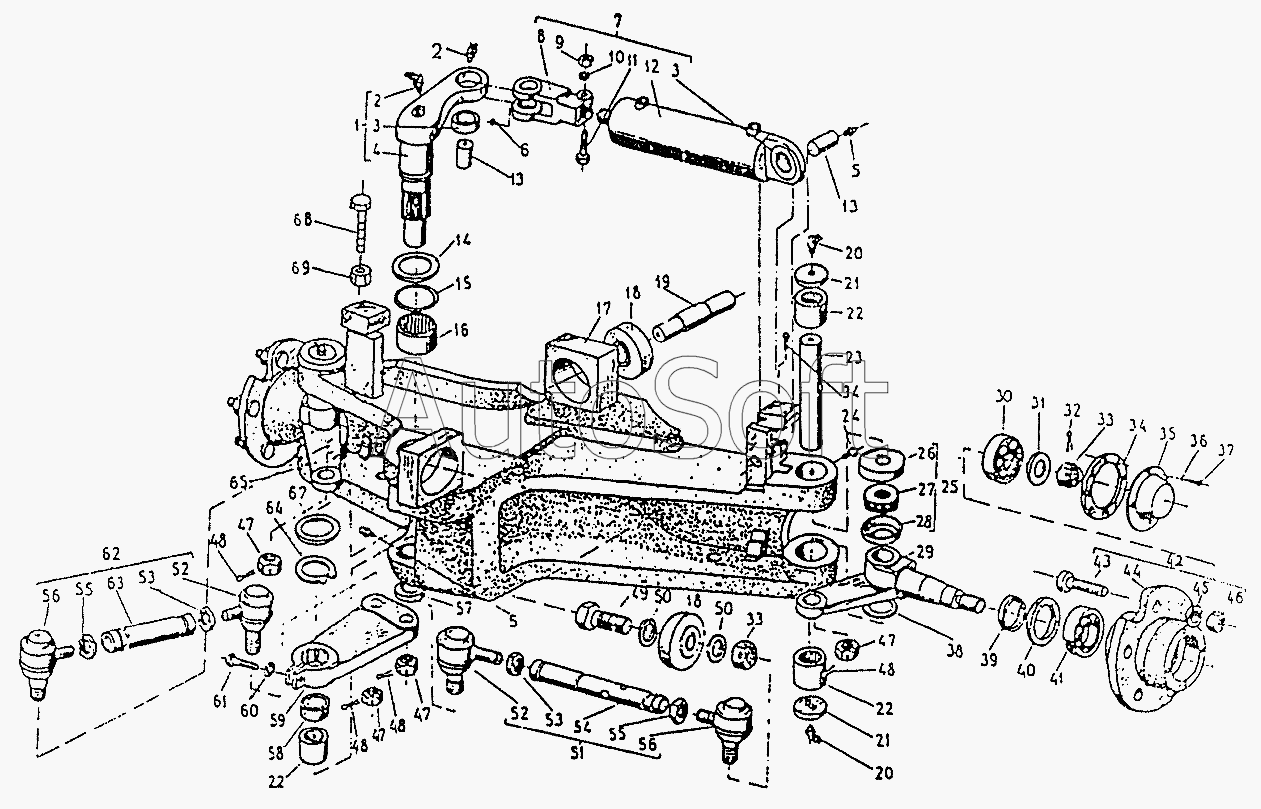

Каталог запасных частей к технике: Балканкар Рекорд ДВ-1784 (2002). Управляемый мост
44
52
52
51
50
50
49
48
48
48
48
47
47
47
47
46
45
53
53
43
42
41
40
39
38
37
36
61
4925.300.00.00-03
69
68
66
65
64
63
62
35
60
59
58
57
56
56
55
55
54
9
17
16
15
14
13
13
12
11
10
18
18
8
8
7
6
5
5
4
3
3
2
2
26
34
34
33
33
32
31
30
29
28
27
1
25
24
23
22
22
22
21
21
20
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4925.300.00.00-03 | 4***3 | Управляемый мост | |
| 1 | 4***0 | Вал сошки руля в сборе | |
| 2 | [***] | Пресс-масленка 2.1.45 БДС1640-81 | |
| 3 | [***] | Подшипник ШС25 ГОСТ3635-78 | |
| 4 | 4***1 | Вал сошки руля | |
| 5 | 1***1 | Пресс-масленка 1.1 | |
| 6 | [***] | Винт М8х20-5.6 БДС832-83 | |
| 7 | 4***1 | Цилиндр в сборе | |
| 8 | 4***1 | Проушина | |
| 8 | 4***2 | Проушина | |
| 9 | [***] | Гайка М12-8 БДС744-83 | |
| 10 | [***] | Шайба 2-12Н БДС833-82 | |
| 11 | [***] | Болт 2 М12х40-8.8 БДС1230-85 | |
| 12 | 5***2 | Гидравлический поршневой цилиндр 25ЦБХ411 (63х130)34 | |
| 13 | 4***1 | Ось | |
| 14 | 4***3 | Шайба | |
| 15 | [***] | Кольцо 2х50-5-1 БДС7947-85 | |
| 16 | [***] | Игольчатый подшипник 943/50 ГОСТ4060-78 | |
| 17 | 4***0 | Балка в сборе | |
| 18 | [***] | Подшипник 13/2166-02 | |
| 19 | 4***4 | Ось | |
| 20 | [***] | Пресс-масленка 2.3.45 БДС1640-81 | |
| 21 | 4***7 | Пробка | |
| 22 | [***] | Игольчатый подшипник 943/30 ГОСТ4060-78 | |
| 23 | 4***6 | Ось поворотного кулака | |
| 24 | 4***7 | Винт | |
| 25 | 5***0 | Подшипник упорный в сборе | |
| 26 | 4***2 | Крышка | |
| 27 | [***] | Подшипник 8206К ГОСТ6874-75 | |
| 28 | 4***1 | Крышка | |
| 29 | 4***5 | Кулак поворотный правый | |
| 30 | [***] | Подшипник 7507 ГОСТ333-79 | |
| 31 | 4***9 | Шайба с зубцом | |
| 32 | [***] | Шплинт 5х25 БДС55-77 | |
| 33 | 4***0 | Гайка с прорезями | |
| 34 | 5***0 | Уплотнительная шайба | |
| 35 | 4***5 | Крышка | |
| 36 | [***] | Шайба 2-6Н БДС833-82 | |
| 37 | [***] | Винт 1А М6х12-5.6 БДС832-83 | |
| 38 | 4***5 | Регулирующая шайба | |
| 39 | 4***8 | Втулка | |
| 40 | [***] | Уплотнение А65х85х10-2 БДС9954-83 | |
| 41 | [***] | Подшипник 7509 ГОСТ333-79 | |
| 42 | 4***0 | Ступица в сборе | |
| 43 | 6***4 | Болт колесный | |
| 44 | 4***1 | Ступица | |
| 45 | С***1 | Сферическая пружинная шайба | |
| 46 | 7***2 | Специальная гайка | |
| 47 | [***] | Гайка 1В М18х1,5-08 БДС1254-82 | |
| 48 | [***] | Шплинт 4х36 БДС55-77 | |
| 49 | 4***1 | Ось | |
| 50 | 4***2 | Шайба | |
| 51 | 4***0 | Штанга в сборе | |
| 52 | 8***0 | Шаровое соединение 30 | |
| 53 | [***] | Гайка М22х1,5-6Н-LH БДС1269-73 | |
| 54 | 4***1 | Штанга | |
| 55 | [***] | Гайка М22х1,5-6Н БДС1269-73 | |
| 56 | 8***0 | Шаровое соединение 30 | |
| 57 | 4***1 | Пробка | |
| 58 | 4***2 | Уплотнительная втулка | |
| 59 | 4***3 | Сошка руля | |
| 60 | [***] | Шайба 2-14Н БДС833-82 | |
| 61 | [***] | Болт 2 М14х50-8.8 БДС1230-85 | |
| 62 | 4***0 | Штанга в сборе | |
| 63 | 4***1 | Штанга | |
| 64 | [***] | Кольцо В50 БДС2170-77 | |
| 65 | 4***4 | Поворотный кулак левый | |
| 66 | 4***6 | Шайба | |
| 68 | [***] | Болт 2 М20х50-8.8 БДС1230-85 | |
| 69 | [***] | Гайка М20-8 БДС744-91 |
