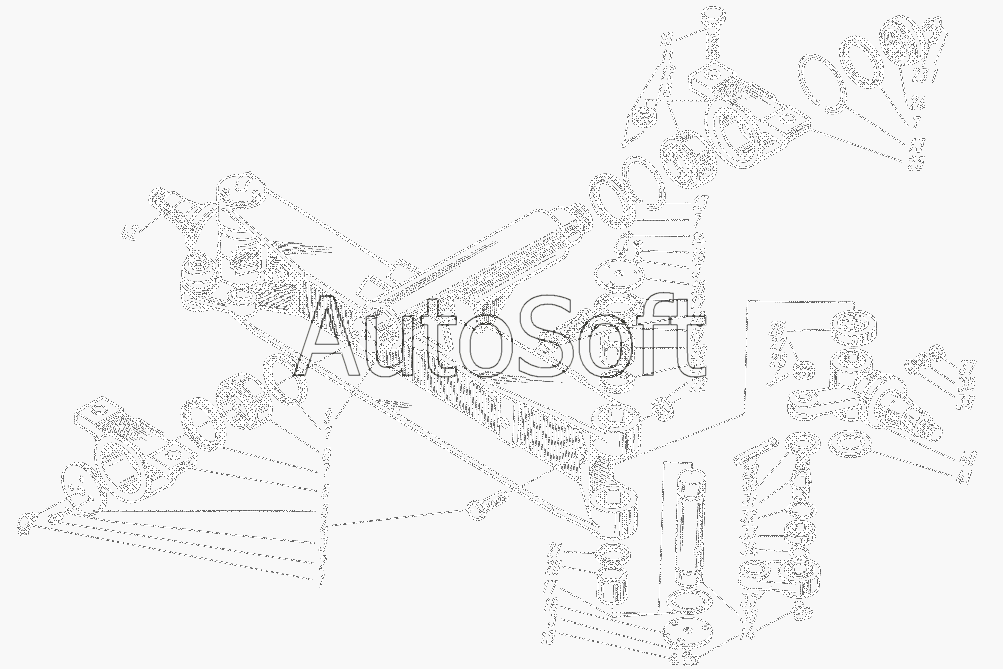

Каталог запасных частей к технике: Канаш-электрокар ЭП-2014 (2002). Мост управляемый ДИБМ.452541.001-01
33
23
24
25
26
27
28
29
30
31
32
22
34
35
36
37
38
39
40
41
42
ДИБМ.452541.001-01
12
2
3
3
3
4
5
6
7
7
7
7
8
8
9
10
11
1
1
13
13
14
14
15
15
16
16
17
17
18
19
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ДИБМ.452541.001-01 | Д***1 | Мост управляемый | |
| 1 | [***] | Масленка | |
| 2 | [***] | Болт М6-6gх16.58.019 ГОСТ7798-70 | |
| 3 | [***] | Шайба 6.65Г.019 ГОСТ6402-70 | |
| 4 | 2***6 | Болт | |
| 5 | Д***7 | Крышка | |
| 6 | Д***6 | Корпус подшипника | |
| 7 | Д***3 | Прокладка | |
| 8 | [***] | Подшипник ШС50 ГОСТ3635-78 | |
| 9 | Д***6 | Балка | |
| 10 | [***] | Болт 2М16-6gх50.53.019 ГОСТ7798-70 | |
| 11 | [***] | Шплинт 4x25.019 ГОСТ397-79 | |
| 12 | [***] | Гайка М16-6Н.5.019 ГОСТ5919-73 | |
| 13 | [***] | Кольцо В75 ГОСТ13943-86 | |
| 14 | [***] | Масленка 2.3.45.01 ГОСТ19853-74 | |
| 15 | [***] | Болт М6-6gх12.58.019 ГОСТ7790-70 | |
| 16 | Д***4 | Крышка | |
| 17 | Д***7 | Прокладка | |
| 18 | [***] | Болт М16-6gх40.58.019 ГОСТ7798-70 | |
| 19 | [***] | Шайба 16.65Г.019 ГОСТ6402-70 | |
| 20 | [***] | Подшипник 943/30 ГОСТ4060-78 | |
| 21 | [***] | Кольцо СП-38-30-6 ГОСТ6308-71 | |
| 22 | [***] | Гайка М12-6Н.5.019 ГОСТ5915-70 | |
| 23 | [***] | Винт М6-6gх10.58.019 ГОСТ17473-80 | |
| 24 | Д***1 | Гайка | |
| 25 | Д***2 | Корпус подшипника | |
| 26 | 9***6 | Подшипник упорный | |
| 27 | [***] | Гайка М18х1,5-6Н.5.019 ГОСТ5919-73 | |
| 28 | [***] | Шплинт 4x40.01.15 ГОСТ397-79 | |
| 29 | Д***2 | Штифт | |
| 30 | Д***1 | Шайба | |
| 31 | Д***1 | Палец | |
| 32 | [***] | Кольцо В35 ГОСТ13943-86 | |
| 33 | [***] | Подшипник ШС20 ГОСТ3635-78 | |
| 34 | [***] | Кольцо В20 ГОСТ13942-86 | |
| 35 | П***5 | Рычаг | |
| 36 | Д***3 | Шкворень | |
| 37 | [***] | Гайка М10-6Н.5.019 ГОСТ5915-70 | |
| 38 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 39 | [***] | Шайба 10.04.01.15 ГОСТ11371-78 | |
| 40 | Д***2 | Кулак | |
| 41 | 2***1 | Прокладка | |
| 42 | Д***2 | Кулак |
