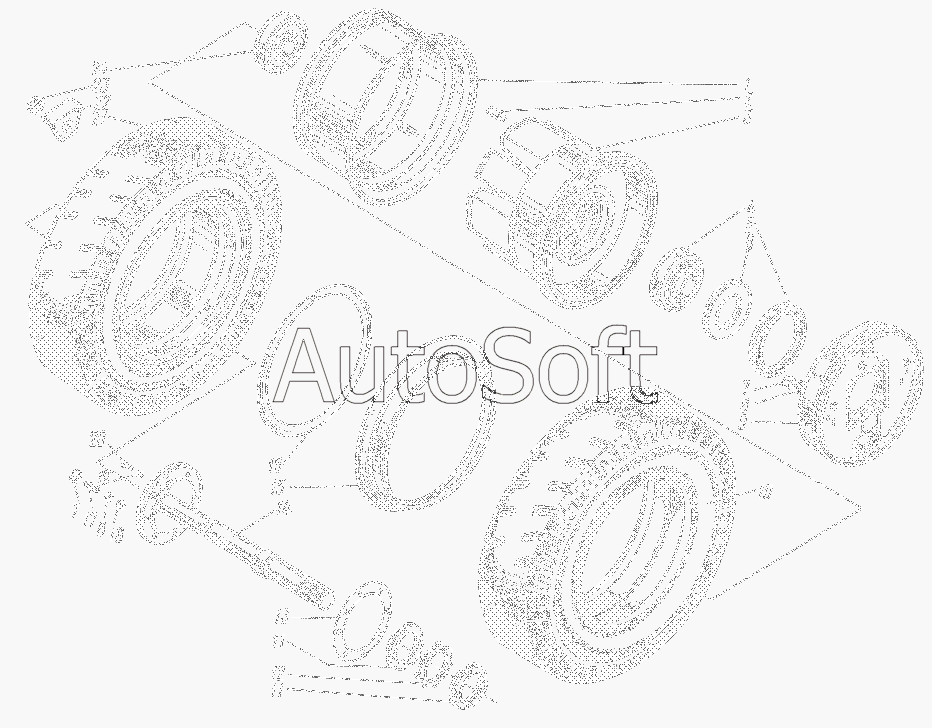

Каталог запасных частей к технике: Канаш-электрокар ЭП-2014 (2002). Ступицы и колеса ведущего моста
1
2
3
4
5
6
7
7
8
8
9
9
10
11
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Обод колеса | |
| 2 | [***] | Шпилька М16х2-2ч/1,5-6gх35.58.019 ГОСТ22034-76 | |
| 3 | 2***4 | Ступица | |
| 4 | [***] | Подшипник 7515 ГОСТ333-79 | |
| 5 | [***] | Манжета 1.1-120x150-2 ГОСТ8752-79 | |
| 6 | 2***9 | Кольцо | |
| 7 | [***] | Гайка М12-6Н.5.019 ГОСТ5915-70 | |
| 8 | [***] | Шайба 12.65Г.01.24 ГОСТ6402-70 | |
| 9 | 7***А | Тормоз задний правый | |
| 9 | 7***А | Тормоз задний левый | |
| 10 | [***] | Шина 6.00-13 модель В-98А ТУ38-10449-81 | |
| 11 | 2***1 | Гайка | |
| 12 | 2***6 | Шайба | |
| 13 | 2***2 | Прокладка | |
| 14 | 2***3 | Полуось | |
| 14 | 2***4 | Полуось | |
| 15 | 6***7 | Кольцо бортовое | |
| 16 | 1***1 | Кольцо замочное | |
| 17 | [***] | Шпилька М12х1,75-2ч/1,25-6gх30.58.019 ГОСТ22036-76 | |
| 18 | 5***Б | Втулка разжимная | |
| 19 | [***] | Гайка М8-6Н.5.019 ГОСТ5915-70 | |
| 20 | [***] | Болт М8-6gх20.58.019 ГОСТ7798-70 | |
| 21 | 2***0 | Колесо | |
| 22 | 2***3 | Клин | |
| 23 | [***] | Гайка М16-6Н.5.019 ГОСТ5919-70 | |
| 24 | [***] | Подшипник 7513 ГОСТ333-79 |
