ДИБМ.454541.001-02
ДИБМ.454541.002-02

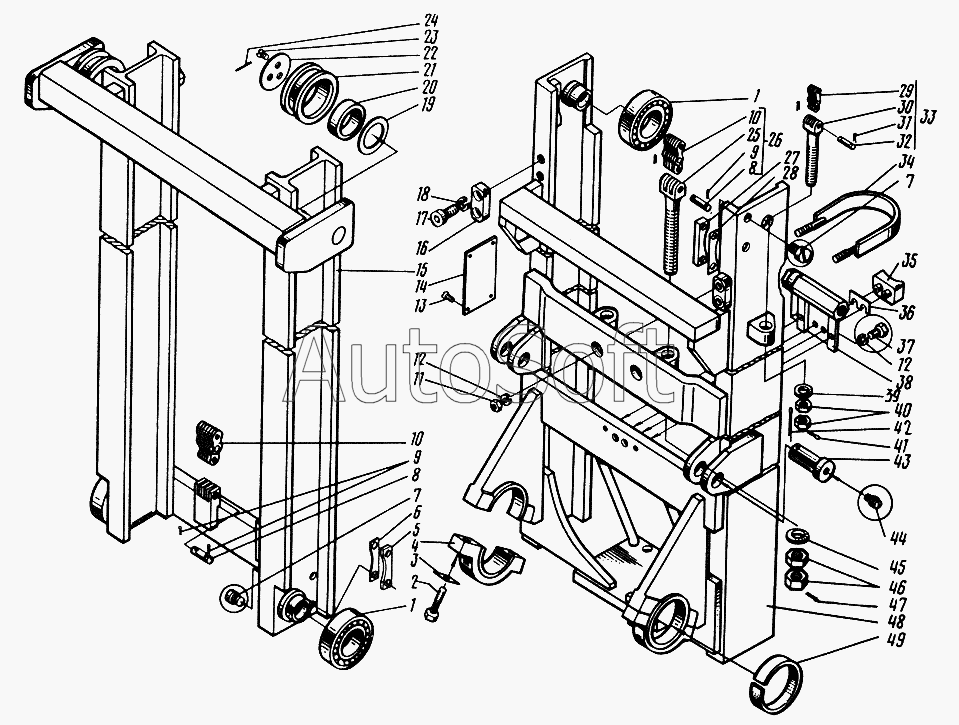

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| [Масленка 2.3.90Ц6 ГОСТ19853-74] | [***] | Масленка 2.3.90Ц6 ГОСТ19853-74 | |
| [Цепь П-15,875-80-5-3 (L=2079мм) ГОСТ23540-79] | [***] | Цепь П-15,875-80-5-3 (L=2079мм) ГОСТ23540-79 | |
| [Цепь П-25,4-200-5-3 (L=1244,6мм) ГОСТ23540-79] | [***] | Цепь П-25,4-200-5-3 (L=1244,6мм) ГОСТ23540-79 | |
| [Цепь П-25,4-200-5-3 (L=1498,6мм) ГОСТ23540-79] | [***] | Цепь П-25,4-200-5-3 (L=1498,6мм) ГОСТ23540-79 | |
| ДИБМ.454541.001-02 | Д***2 | Рама | |
| ДИБМ.454541.002-02 | Д***2 | Рама | |
| ДИЖК.303611.004-04 | Д***4 | Цепь | |
| ДИЖК.303611.005-02 | Д***2 | Цепь | |
| ДИЖК.303611.005-04 | Д***4 | Цепь | |
| 1 | [***] | Подшипник 460808С17 ТУ37.006.111-81 | |
| 2 | [***] | Болт М16-6gХ60.58.019 ГОСТ7796-70 | |
| 3 | Д***1 | Шайба | |
| 4 | Д***2 | Крышка | |
| 5 | Д***1 | Ограничитель | |
| 6 | Д***4 | Прокладка | |
| 7 | Д***2 | Винт | |
| 8 | Д***8 | Ось | |
| 9 | [***] | Шплинт 3,2x18.019 ГОСТ397-79 | |
| 10 | [***] | Цепь П-25,4-200-5-3 (L=838,2мм) ГОСТ23540-79 | |
| 11 | [***] | Гайка М8-6Н.5.019 ГОСТ5915-70 | |
| 12 | [***] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 13 | [***] | Винт В.М4-6gх10.58.019 ГОСТ17473-80 | |
| 14 | Д***6 | Табличка | |
| 15 | Д***1 | Рама | |
| 16 | Д***8 | Упор | |
| 17 | Д***2 | Винт | |
| 18 | [***] | Шайба 16.65Г.019 ГОСТ6402-70 | |
| 19 | Д***7 | Шайба | |
| 20 | [***] | Подшипник 4074108 ГОСТ4657-82 | |
| 21 | Д***2 | Ролик | |
| 22 | Д***1 | Крышка | |
| 23 | [***] | Болт 3М6-6gх12.58.019 ГОСТ7805-70 | |
| 24 | [***] | Проволока 1-С (L=180мм) ГОСТ3282-74 | |
| 25 | Д***2 | Тяга | |
| 26 | Д***5 | Цепь | |
| 27 | Д***8 | Ограничитель | |
| 28 | Д***7 | Прокладка | |
| 29 | [***] | Цепь П-15,875-80-5-3 (L=1428мм) ГОСТ23540-79 | |
| 30 | Д***6 | Тяга | |
| 31 | [***] | Шплинт 2x12.019 ГОСТ397-79 | |
| 32 | Д***9 | Ось | |
| 33 | Д***4 | Цепь | |
| 34 | Д***1 | Хомут | |
| 35 | Д***2 | Упор | |
| 36 | Д***1 | Прокладка | |
| 37 | [***] | Болт М8-6gх16.58.019 ГОСТ7798-70 | |
| 38 | Д***1 | Коллектор | |
| 39 | [***] | Шайба 7019-0395 ГОСТ13438-68 | |
| 40 | [***] | Гайка М16-6Н.5.019 ГОСТ5915-70 | |
| 41 | [***] | Шплинт 3,2x25.019 ГОСТ397-79 | |
| 42 | [***] | Шплинт 6,3x45.019 ГОСТ397-79 | |
| 43 | 2***7 | Ось | |
| 44 | [***] | Масленка 1.3.01 ГОСТ19853-74 | |
| 45 | [***] | Шайба 7019-0397 ГОСТ13438-68 | |
| 46 | [***] | Гайка М24х2-6Н.5.019 ГОСТ15521-70 | |
| 47 | [***] | Шплинт 3,2x32.019 ГОСТ397-79 | |
| 48 | Д***2 | Рама | |
| 49 | Д***5 | Вкладыш |
