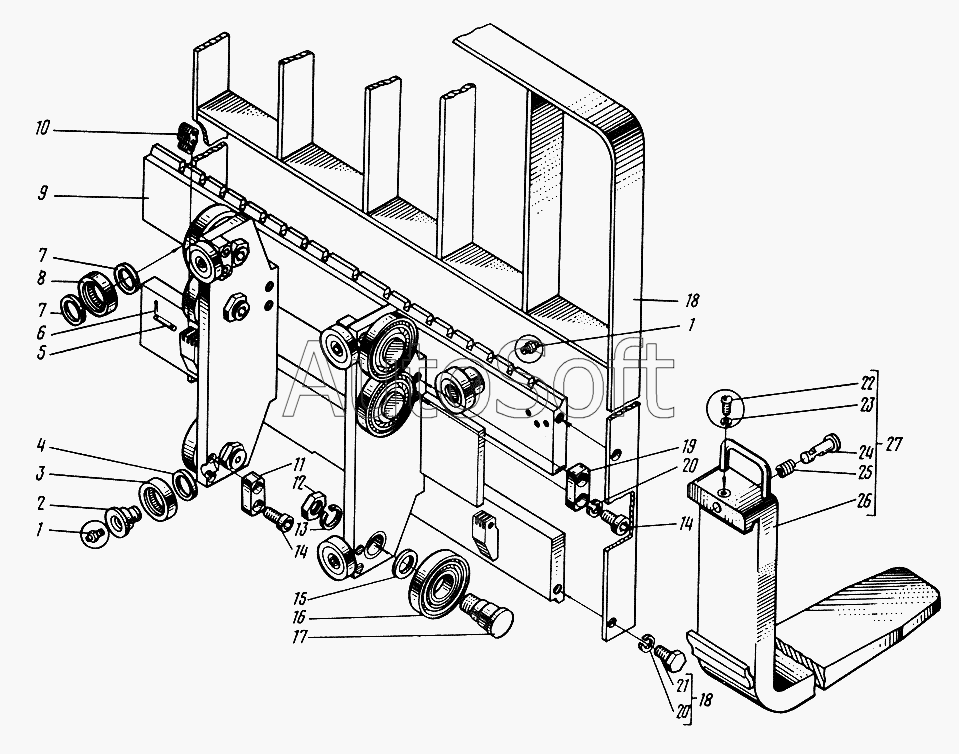

Каталог запасных частей к технике: Канаш-электрокар ЭП-2014 (2002). Каретка ДИБМ.454543.001
1
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
14
15
16
17
18
18
19
20
20
21
22
23
24
25
26
27
ДИБМ.454543.001
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ДИБМ.454543.001 | Д***1 | Каретка | |
| ДИЖК.303611.004-04 | Д***4 | Цепь | |
| 1 | [***] | Масленка 1.3.01 ГОСТ19853-74 | |
| 2 | Д***2 | Ось | |
| 3 | [***] | Подшипник 824906С17 ТУ37006111-81 | |
| 4 | Д***5 | Шайба | |
| 5 | Д***9 | Ось | |
| 6 | [***] | Шплинт 2x12.019 ГОСТ397-79 | |
| 7 | Д***1 | Шайба | |
| 8 | [***] | Подшипник 824904С17 ТУ37006111-81 | |
| 9 | Д***2 | Каретка | |
| 10 | Д***4 | Цепь | |
| 11 | Д***5 | Крышка | |
| 12 | [***] | Гайка М30х2-6Н.5.019 ГОСТ5916-70 | |
| 13 | [***] | Шайба 30.65Г.019 ГОСТ6402-70 | |
| 14 | Д***2 | Винт | |
| 15 | Д***4 | Кольцо | |
| 16 | [***] | Подшипник 460808С17 ТУ37006111-81 | |
| 17 | Д***9 | Ось | |
| 18 | П***0 | Рамка | |
| 19 | Д***8 | Упор | |
| 20 | [***] | Шайба 16.65Г.019 ГОСТ6402-70 | |
| 21 | [***] | Болт М16х35.58.019 ГОСТ7798-70 | |
| 22 | [***] | Винт В2М6х16-6g.58.019 ГОСТ17473-80 | |
| 23 | [***] | Шайба 6.65Г.019 ГОСТ6402-70 | |
| 24 | 8***4 | Ось | |
| 25 | 8***5 | Пружина | |
| 26 | Д***2 | Вилка | |
| 27 | Д***2 | Вилка |
