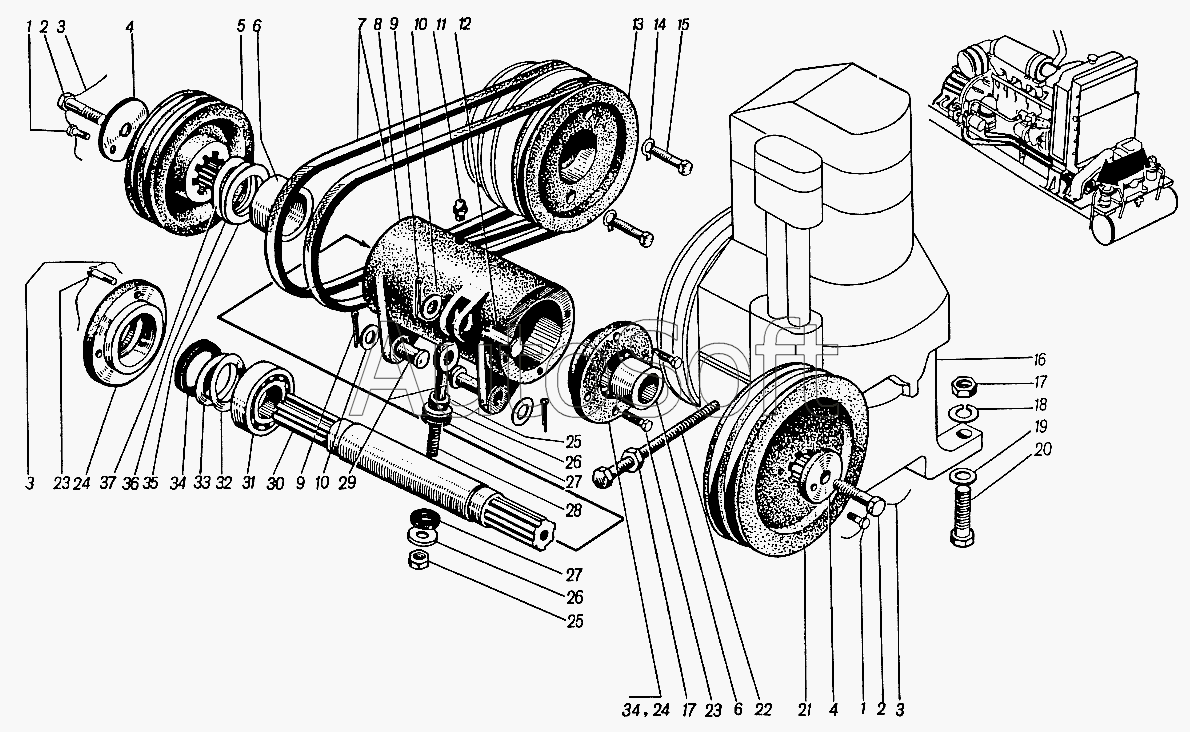

Каталог запасных частей к технике: ЮрМаш КС-4361А (1998). Силовая установка 4361А.17. Установка компрессора 4361А.17-20
30
21
22
23
23
24
24
25
25
26
26
27
27
28
29
20
31
32
33
34
34
35
36
37
4361А.17-20
11
2
2
3
3
3
4
4
5
6
6
7
8
9
9
10
10
1
1
12
13
14
15
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4361А.17-20 | 4***0 | Установка компрессора | |
| 1 | 0***8 | Болт 3М6х14 | |
| 2 | 0***8 | Болт 3М12х35 | |
| 3 | Н***5 | Проволока 2,0 | |
| 4 | 1***1 | Шайба | |
| 5 | 1***1 | Шкив | |
| 6 | 1***5 | Втулка | |
| 7 | Б***Т | Ремень | |
| 8 | 1***5 | Корпус | |
| 9 | Н***2 | Шплинт 5x32 | |
| 10 | 1***2 | Шайба 20 | |
| 11 | 1***3 | Масленка | |
| 12 | 1***8 | Ось | |
| 13 | 1***0 | Шкив | |
| 14 | 1***1 | Шайба 12 | |
| 15 | 0***8 | Болт М12х50 | |
| 16 | У***2 | Компрессор | |
| 17 | 0***5 | Гайка М16 | |
| 18 | Н***Г | Шайба 16 | |
| 19 | 1***2 | Шайба 16x3 | |
| 20 | 0***8 | Болт М16х60 | |
| 21 | 1***8 | Шкив | |
| 22 | 1***7 | Болт | |
| 23 | 0***8 | Болт 3М10х25 | |
| 24 | 1***6 | Фланец | |
| 25 | 0***5 | Гайка М20 | |
| 26 | 1***6 | Шайба | |
| 27 | 1***7 | Шайба | |
| 28 | 1***5 | Тяга | |
| 29 | 1***7 | Ось | |
| 30 | 1***6 | Вал | |
| 31 | 2***8 | Подшипник | |
| 32 | 1***8 | Прокладка | |
| 33 | 1***9 | Прокладка | |
| 34 | Н***1 | Манжета 1.2-50x70-1 | |
| 35 | 1***2 | Шайба, толщина=0,8мм | |
| 36 | 1***3 | Шайба, толщина=2мм | |
| 37 | 1***4 | Шайба, толщина=1,5мм |
