Каталог запасных частей к технике: ЮрМаш КС-4361А (1998). Стреловое оборудование 4361А.32. Указатель вылетов стрелы 4361А.32-440
1
2
3
4
5
6
7
7
8
9
10
10
11
11
12
12
13
14
15
16
17
18

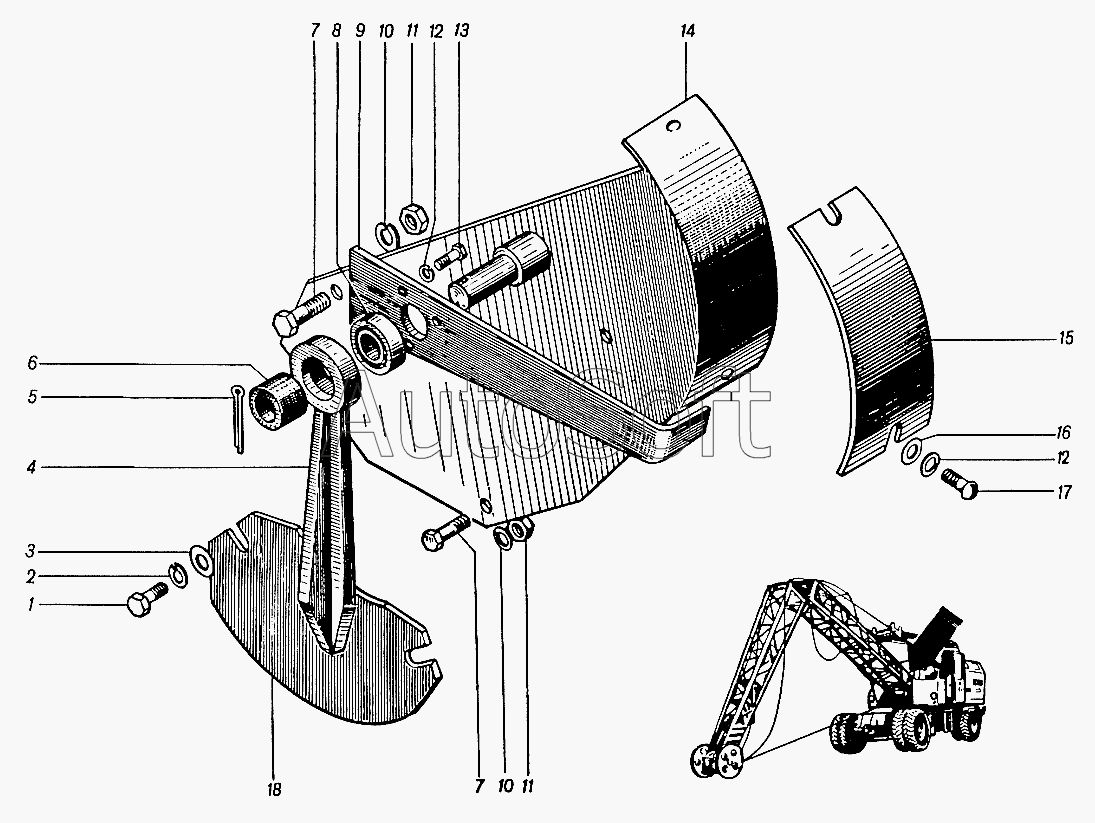

4361А.32-440
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4361А.32-440 | 4***0 | Указатель вылетов стрелы | |
| 1 | 0***8 | Болт М8х10 | |
| 2 | Н***Г | Шайба 8 | |
| 3 | 1***2 | Шайба 10 | |
| 4 | 3***5 | Стрела | |
| 5 | Н***8 | Шплинт 5x28 | |
| 6 | 3***7 | Втулка | |
| 7 | 0***8 | Болт М12х35 | |
| 8 | 2***2 | Подшипник | |
| 9 | 3***6 | Стрелка | |
| 10 | Н***Г | Шайба 12 | |
| 11 | 0***5 | Гайка М12 | |
| 12 | Н***Г | Шайба 6 | |
| 13 | 0***8 | Болт М6х16 | |
| 14 | 3***0 | Кронштейн | |
| 15 | 3***2 | Табличка | |
| 16 | 1***2 | Шайба 6х1,5 | |
| 17 | 0***8 | Винт М6х12 | |
| 18 | 3***1 | Табличка |
