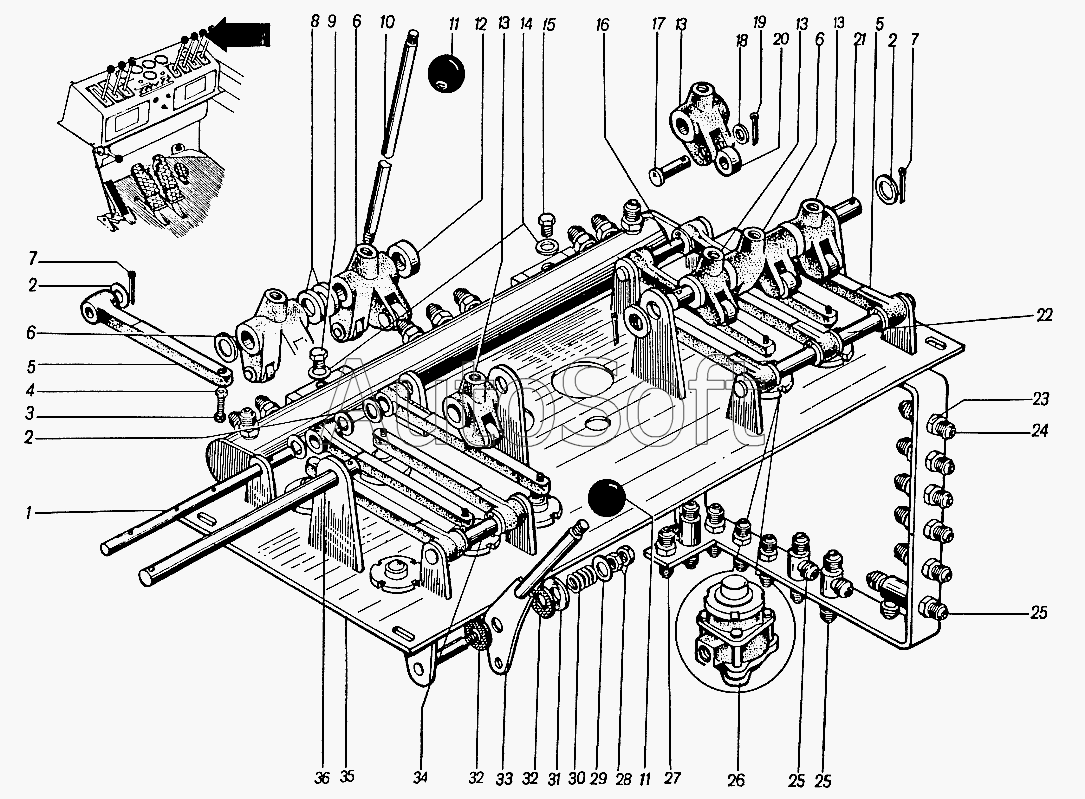

Каталог запасных частей к технике: ЮрМаш КС-4361А (1998). Пост управления 4361А.50А
28
20
21
22
23
24
25
25
25
26
27
19
29
30
31
32
32
33
34
35
36
10
2
2
2
3
4
5
5
6
6
6
7
7
8
9
1
11
11
12
13
13
13
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***4 | Ось | |
| 2 | 1***2 | Шайба 16x3 | |
| 3 | 5***6 | Болт | |
| 4 | 0***5 | Гайка М8 | |
| 5 | 5***5 | Рычаг | |
| 6 | 5***4 | Рычаг | |
| 7 | Н***2 | Шплинт 5x32 | |
| 8 | 1***2 | Шайба 20 | |
| 9 | 0***8 | Болт М8х20 | |
| 10 | 5***5 | Рукоятка | |
| 11 | 1***0 | Ручка | |
| 12 | 5***2 | Втулка | |
| 13 | 5***1 | Рычаг | |
| 14 | Н***Г | Шайба 8 | |
| 15 | 0***8 | Болт М8х16 | |
| 16 | 5***6 | Ось | |
| 17 | 5***1 | Ось | |
| 18 | 1***2 | Шайба 8х1,5 | |
| 19 | Н***0 | Шплинт 2,5x20 | |
| 20 | 5***2 | Ролик | |
| 21 | 5***9 | Ось | |
| 22 | 5***7 | Ось | |
| 23 | 5***7 | Гайка | |
| 24 | 5***8 | Штуцер | |
| 25 | 5***8 | Тройник | |
| 26 | 2***0 | Золотник | |
| 27 | 5***9 | Штуцер | |
| 28 | 0***5 | Гайка М12 | |
| 29 | 5***8 | Шайба | |
| 30 | 5***7 | Пружина | |
| 31 | 5***6 | Щека | |
| 32 | 5***5 | Шайба | |
| 33 | 5***0 | Рукоятка | |
| 34 | 5***3 | Ось | |
| 35 | 5***0 | Плита | |
| 36 | 5***3 | Ось |
