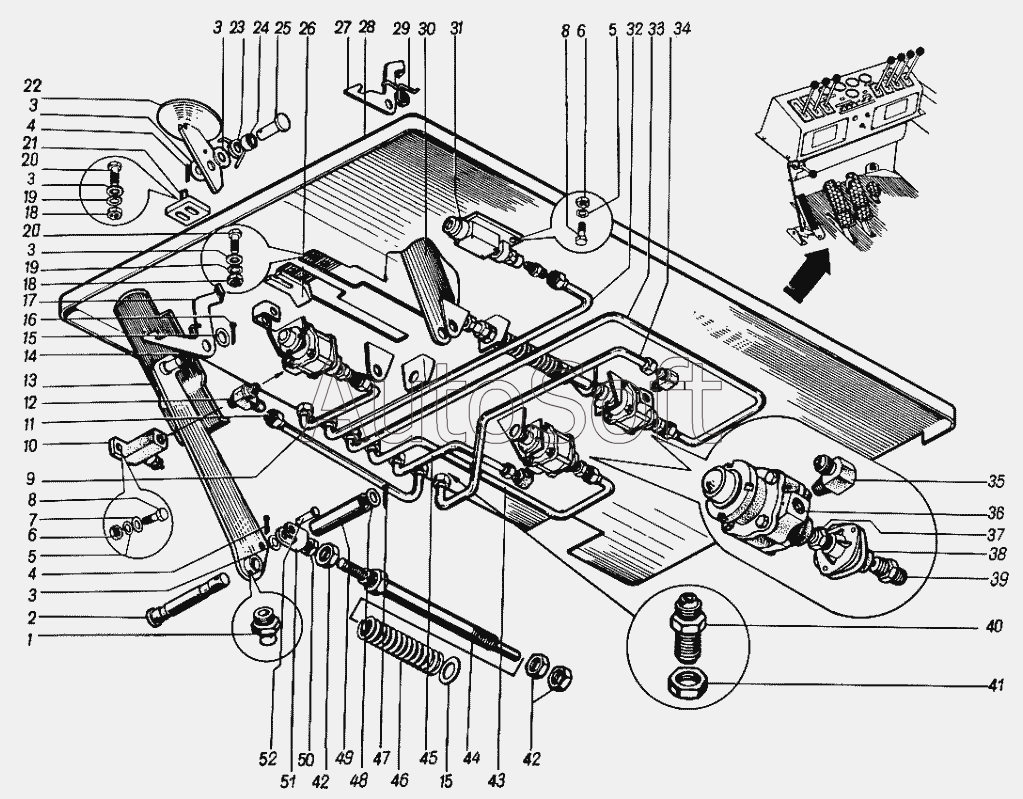

Каталог запасных частей к технике: ЮрМаш КС-4361А (1998). Пост управления 4361А.50А. Плита 4361А.50-20
41
28
29
30
31
32
33
34
35
36
37
38
39
40
27
42
42
43
44
45
46
47
48
49
50
51
52
4361А.50-20
14
2
3
3
3
3
3
4
4
5
5
6
6
7
8
8
9
10
11
12
13
1
15
15
16
17
18
18
19
19
20
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4361А.50-20 | 4***0 | Плита | |
| 1 | 1***2 | Масленка | |
| 2 | 5***4 | Ось | |
| 3 | 1***2 | Шайба 12 | |
| 4 | Н***0 | Шплинт 3,2x20 | |
| 5 | Н***Г | Шайба 6 | |
| 6 | 0***5 | Гайка М6 | |
| 7 | 1***2 | Шайба 6х1,5 | |
| 8 | 0***8 | Болт М6х20 | |
| 9 | 5***0 | Труба | |
| 10 | В***Б | Включатель | |
| 11 | 5***0 | Труба | |
| 12 | 5***8 | Тройник | |
| 13 | 5***0 | Педаль | |
| 14 | 5***3 | Пружина | |
| 15 | 1***2 | Шайба 16x3 | |
| 16 | Н***5 | Шплинт 4x25 | |
| 17 | 5***2 | Собачка правая | |
| 18 | 0***5 | Гайка М12 | |
| 19 | Н***Г | Шайба 12 | |
| 20 | 0***8 | Болт М12х35 | |
| 21 | 5***6 | Планка | |
| 22 | 5***0 | Педаль | |
| 23 | 5***1 | Пружина | |
| 24 | 5***2 | Втулка | |
| 25 | 5***9 | Валик | |
| 26 | 5***6 | Фиксатор | |
| 27 | 5***4 | Собачка левая | |
| 28 | 5***0 | Плита | |
| 29 | 5***5 | Пружина | |
| 30 | 5***0 | Педаль левая | |
| 31 | 5***0 | Установка выключателя | |
| 32 | 5***0 | Труба | |
| 33 | 5***0 | Труба | |
| 34 | 5***0 | Труба | |
| 35 | 5***9 | Штуцер | |
| 36 | 2***0 | Золотник | |
| 37 | 2***4 | Штуцер | |
| 38 | 2***0 | Клапан | |
| 39 | 2***3 | Штуцер | |
| 40 | 5***8 | Штуцер | |
| 41 | 5***7 | Гайка | |
| 42 | 0***5 | Гайка М16 | |
| 43 | 5***0 | Труба | |
| 44 | 5***8 | Шток | |
| 45 | 5***0 | Труба | |
| 46 | 5***7 | Пружина | |
| 47 | Н***2 | Шплинт 5x32 | |
| 48 | 1***2 | Шайба 24 | |
| 49 | 5***5 | Труба | |
| 50 | 0***5 | Гайка М12х1,25 | |
| 51 | 5***3 | Вилка | |
| 52 | 5***7 | Валик |
