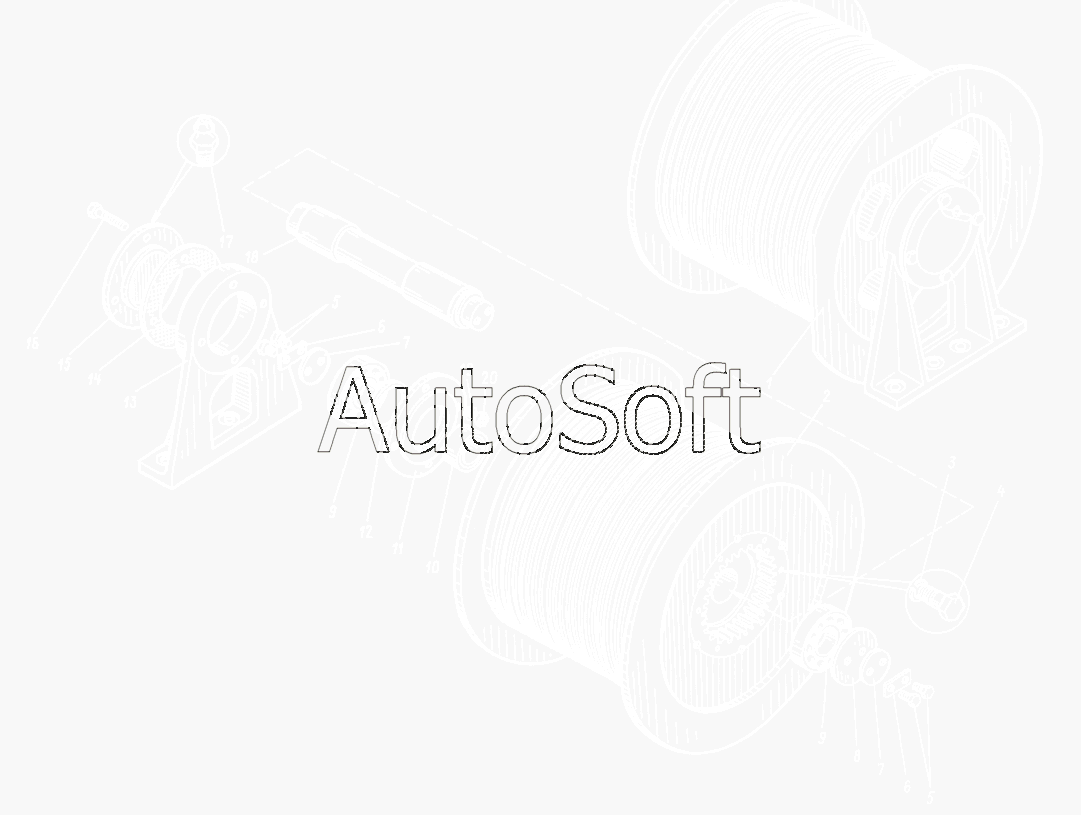

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163 (2002). Барабан правый/левый. (23-06030-01/23-06030-02)
11
20
19
18
17
16
15
14
13
12
1
10
9
9
8
7
7
6
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***4 | Барабан левый | |
| 2 | 2***3 | Барабан правый | |
| 3 | 6***2 | Шайба 12.65Г | |
| 4 | 7***8 | Болт М12х25 | |
| 5 | 7***8 | Болт М12х25 | |
| 6 | 2***3 | Планка стопорная Дв=65 | |
| 7 | 2***3 | Планка стопорная Дв=65 | |
| 8 | 4***А | Шайба | |
| 9 | 5***0 | Подшипник 1313 | |
| 10 | 4***4 | Кольцо распорное | |
| 11 | 4***3 | Крышка | |
| 12 | 8***2 | Манжета I-80х105-1 | |
| 13 | 4***2 | Стойка | |
| 14 | 4***1 | Прокладка | |
| 15 | 2***5 | Крышка | |
| 16 | 7***8 | Болт М12х25 | |
| 17 | 1***3 | Масленка 1.2Кд.6 | |
| 18 | 4***А | Вал | |
| 19 | 6***2 | Шайба 12.65Г | |
| 20 | 5***5 | Гайка М8 |
