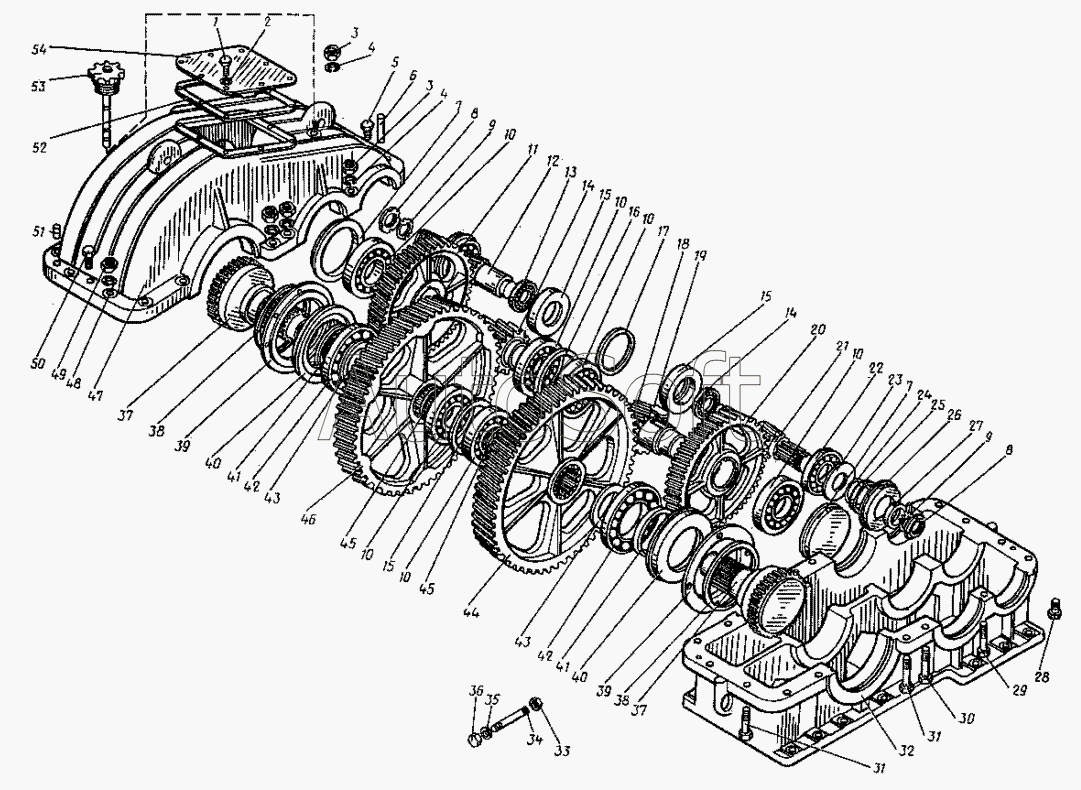

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163 (2002). Редуктор. (23-06020)
42
42
29
30
31
31
32
33
34
35
36
37
37
38
38
39
39
40
40
41
41
28
43
43
44
45
45
46
47
48
49
50
51
52
53
54
15
15
15
2
3
3
4
4
5
6
7
7
8
8
9
9
10
10
10
10
10
10
11
12
13
14
14
1
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***8 | Болт М12х25 | |
| 2 | 6***2 | Шайба 12.65Г | |
| 3 | 5***5 | Гайка М8 | |
| 4 | 6***2 | Шайба 12.65Г | |
| 5 | 4***6 | Винт | |
| 6 | 3***8 | Штифт 6Гх30 | |
| 7 | 4***А | Крышка | |
| 8 | 4***1 | Гайка М48х2,8 | |
| 9 | 1***2 | Шайба 48 | |
| 10 | 8***8 | Подшипник 317 | |
| 11 | 2***2 | Колесо зубчатое | |
| 12 | 2***9 | Вал-шестерня | |
| 13 | 8***8 | Подшипник 209 | |
| 14 | 4***9 | Шестерня | |
| 15 | 4***5 | Стакан | |
| 16 | 4***1 | Кольцо монтажное | |
| 17 | 4***6 | Кольцо монтажное | |
| 18 | 4***0 | Шестерня | |
| 19 | 1***3 | Шпонка 24х14х70 | |
| 20 | 2***8 | Колесо зубчатое | |
| 21 | 2***7 | Вал-шестерня | |
| 22 | 8***8 | Подшипник 317 | |
| 23 | 2***0 | Шайба | |
| 24 | 9***3 | Кольцо H1-60х50 | |
| 25 | 8***2 | Манжета I-80х105-1 | |
| 26 | 4***Б | Крышка | |
| 27 | 4***Б | Втулка | |
| 28 | 7***8 | Болт М12х25 | |
| 29 | 7***8 | Болт М12х25 | |
| 30 | 7***8 | Болт М12х25 | |
| 31 | 7***5 | Болт М6х30 | |
| 32 | 4***А | Основание корпуса | |
| 33 | 8***8 | Контргайка 20 | |
| 34 | 4***8 | Трубка сливная | |
| 35 | 4***9 | Прокладка | |
| 36 | 3***А | Гайка накидная | |
| 37 | 4***Б | Вал полумуфты | |
| 38 | 4***3 | Кольцо уплотнительное | |
| 39 | 4***Б | Крышка | |
| 40 | 4***А | Крышка | |
| 41 | 1***6 | Манжета 1-130х160-1 | |
| 42 | 8***8 | Подшипник 317 | |
| 43 | 4***3 | Кольцо промежуточное | |
| 44 | 4***6 | Колесо зубчатое | |
| 45 | 1***2 | Кольцо Б90 | |
| 46 | 4***5 | Колесо зубчатое | |
| 47 | 4***А | Крышка корпуса | |
| 48 | 6***2 | Шайба 12.65Г | |
| 49 | 5***5 | Гайка М8 | |
| 50 | 1***1 | Винт M16х70 | |
| 51 | 3***8 | Штифт 6Гх30 | |
| 52 | 4***4 | Прокладка | |
| 53 | 6***2 | Маслоуказатель 410 | |
| 54 | 4***1 | Крышка |
