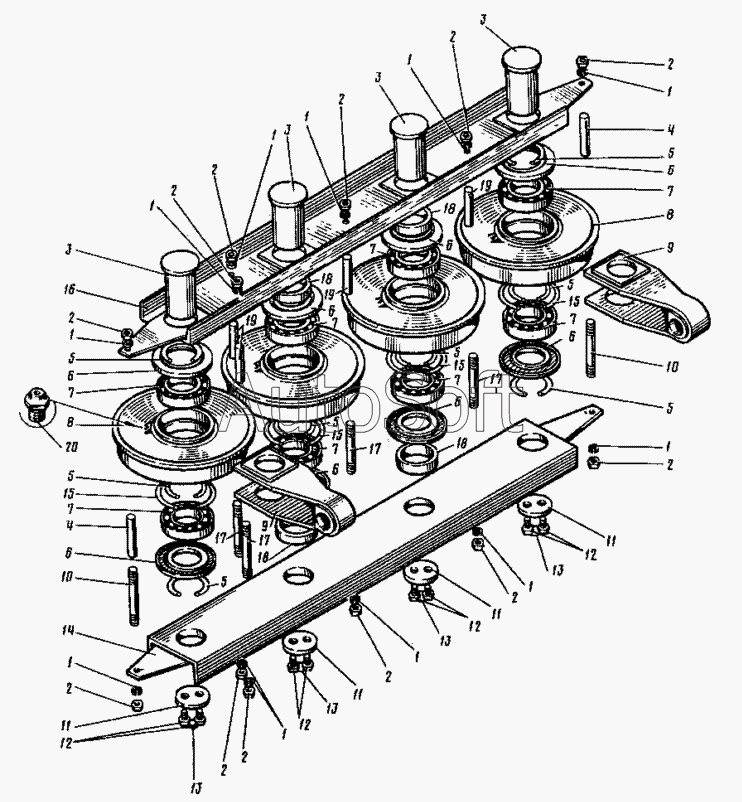

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163 (2002). Траверса неподвижная. (23-10030)
11
11
11
11
20
19
19
19
18
18
18
18
17
17
17
17
16
15
15
15
15
14
13
13
13
13
12
12
12
12
1
1
1
1
1
1
1
1
1
1
1
10
10
9
9
8
8
7
7
7
7
7
7
7
7
6
6
6
6
6
6
6
6
5
5
5
5
5
5
5
5
4
4
3
3
3
3
2
2
2
2
2
2
2
2
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***2 | Шайба 12.65Г | |
| 2 | 5***5 | Гайка М8 | |
| 3 | 4***6 | Валик | |
| 4 | 4***0 | Труба распорная | |
| 5 | Н***6 | Кольцо распорное | |
| 6 | Н***6 | Крышка | |
| 7 | 8***8 | Подшипник 317 | |
| 8 | 2***0 | Блок | |
| 9 | 2***1 | Хомут | |
| 10 | 1***9 | Шпилька AM16х200/44 | |
| 11 | 6***7 | Шайба Дв=90 | |
| 12 | 7***8 | Болт М12х25 | |
| 13 | 3***2 | Проволока 0,4 L=260 мм | |
| 14 | 2***8 | Балка траверсы | |
| 15 | Н***8 | Кольцо пружинное | |
| 16 | 2***3 | Балка траверсы | |
| 17 | 1***9 | Шпилька AM16х200/44 | |
| 18 | 4***7 | Втулка распорная | |
| 19 | 4***5 | Труба распорная | |
| 20 | 1***3 | Масленка 1.2Кд.6 |
