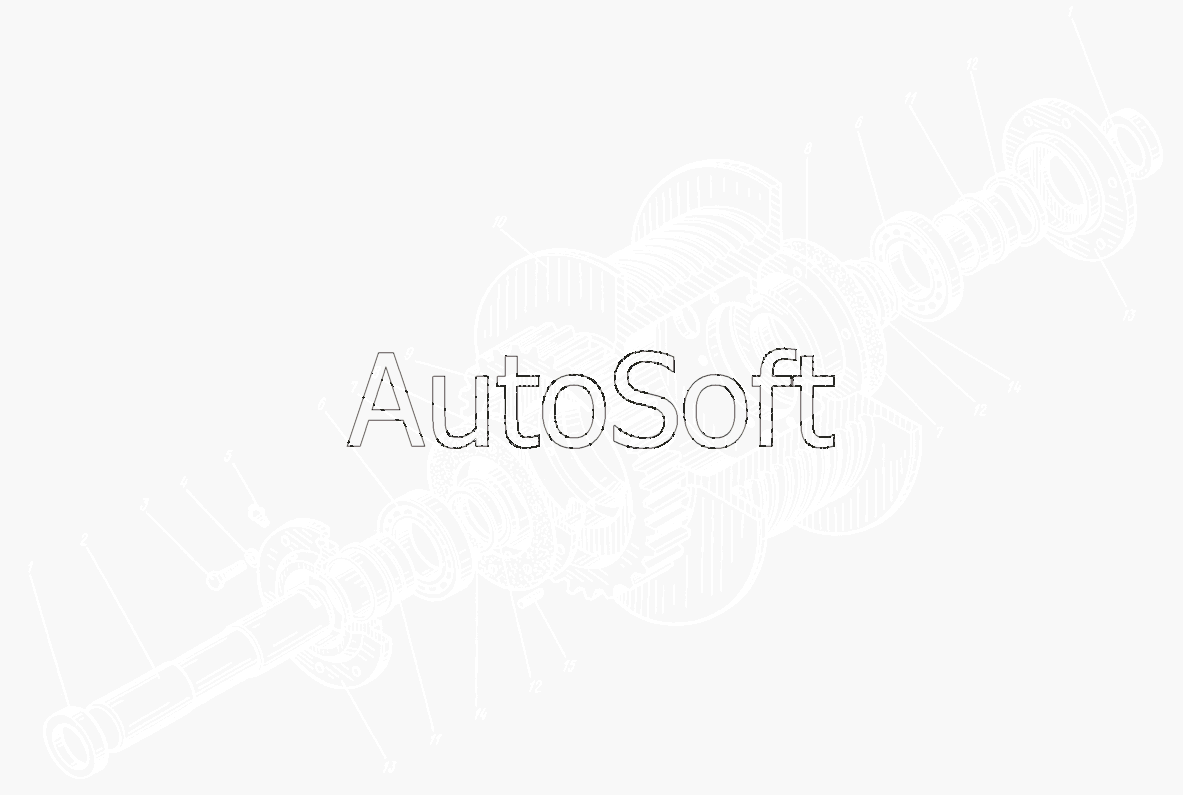

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163 (2002). Барабан. (23-12050)
1
1
2
3
4
5
6
6
7
7
8
8
9
10
11
11
12
12
12
13
13
14
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***6 | Кольцо распорное | |
| 2 | 2***7 | Вал | |
| 3 | 7***8 | Болт М12х25 | |
| 4 | 6***2 | Шайба 12.65Г | |
| 5 | 1***3 | Масленка 1.2Кд.6 | |
| 6 | 8***8 | Подшипник 317 | |
| 7 | 3***9 | Прокладка | |
| 8 | 4***В | Корпус подшипника | |
| 9 | 3***Б | Венец | |
| 10 | 4***1 | Барабан | |
| 11 | 2***5 | Втулка | |
| 12 | 8***2 | Манжета I-80х105-1 | |
| 13 | 2***4 | Крышка подшипника | |
| 14 | 1***2 | Кольцо Б90 | |
| 15 | 1***6 | Винт M12х45 |
