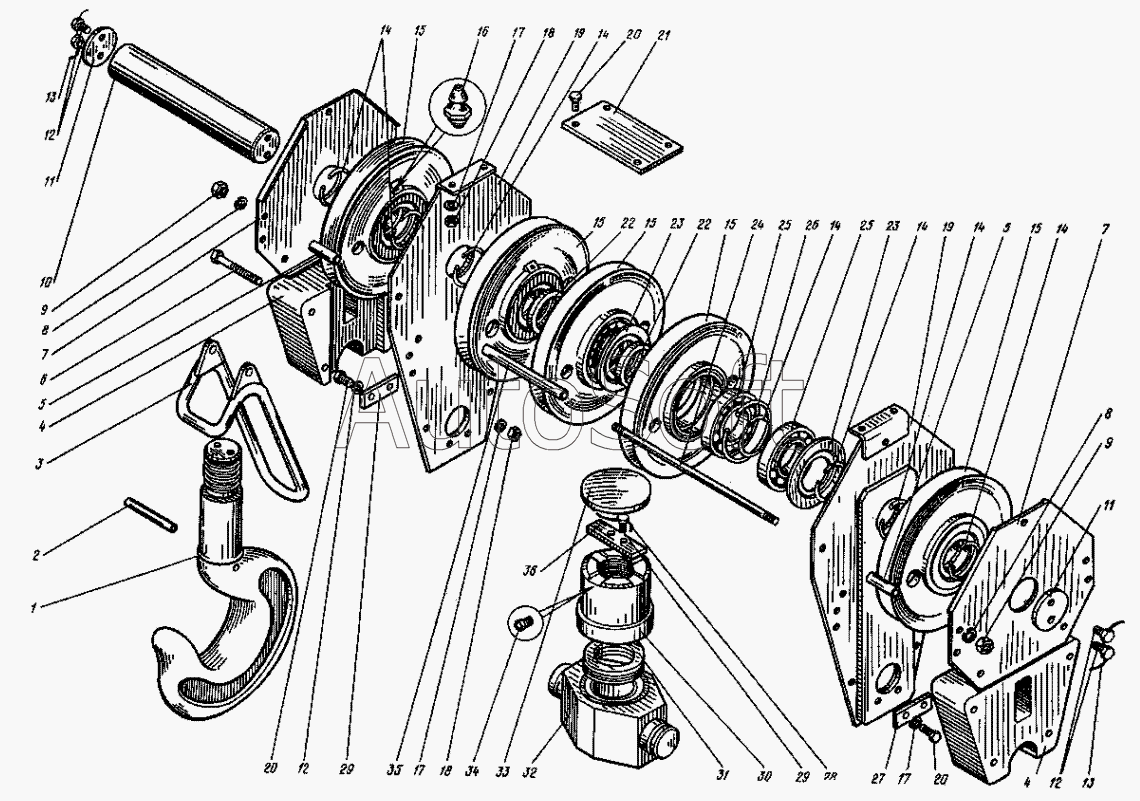

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163 (2002). Обойма крюковая. (23-13000)
1
2
3
4
4
5
5
6
7
7
8
8
9
9
10
11
11
12
12
12
13
13
14
14
14
14
14
14
15
15
15
15
15
16
17
17
17
18
18
19
19
20
20
20
21
22
22
23
23
24
25
25
26
27
28
29
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***6 | Крюк | |
| 2 | 2***2 | Штифт 16х160 | |
| 3 | 2***3 | Скоба | |
| 4 | 2***6 | Груз | |
| 5 | 4***3 | Труба | |
| 6 | 7***8 | Болт М12х25 | |
| 7 | 2***1 | Щековина | |
| 8 | 6***2 | Шайба 12.65Г | |
| 9 | 5***5 | Гайка М8 | |
| 10 | 4***2 | Ось | |
| 11 | 2***3 | Планка стопорная Дв=65 | |
| 12 | 7***8 | Болт М12х25 | |
| 13 | 2***1 | Развязка, проволока 0,41=250 мм | |
| 14 | Н***6 | Кольцо распорное | |
| 15 | 4***9 | Блок | |
| 16 | 1***3 | Масленка 1.2Кд.6 | |
| 17 | 6***2 | Шайба 12.65Г | |
| 18 | 5***5 | Гайка М8 | |
| 19 | 2***1 | Щека обоймы | |
| 20 | 7***8 | Болт М12х25 | |
| 21 | 2***7 | Лист | |
| 22 | 4***2 | Кольцо распорное | |
| 23 | Н***6 | Крышка | |
| 24 | 4***8 | Шпилька | |
| 25 | 8***8 | Подшипник 317 | |
| 26 | Н***8 | Кольцо пружинное | |
| 27 | 6***9 | Оседержатель | |
| 28 | 2***9 | Развязка, проволока 0,4 L=230 мм | |
| 29 | 7***8 | Болт М12х25 | |
| 30 | 2***4 | Гайка | |
| 31 | 6***4 | Подшипник | |
| 32 | 2***9 | Траверса | |
| 33 | 4***7 | Крышка | |
| 34 | 1***3 | Винт М4х8 | |
| 35 | 4***8 | Труба | |
| 36 | 4***8 | Планка стопорная |
