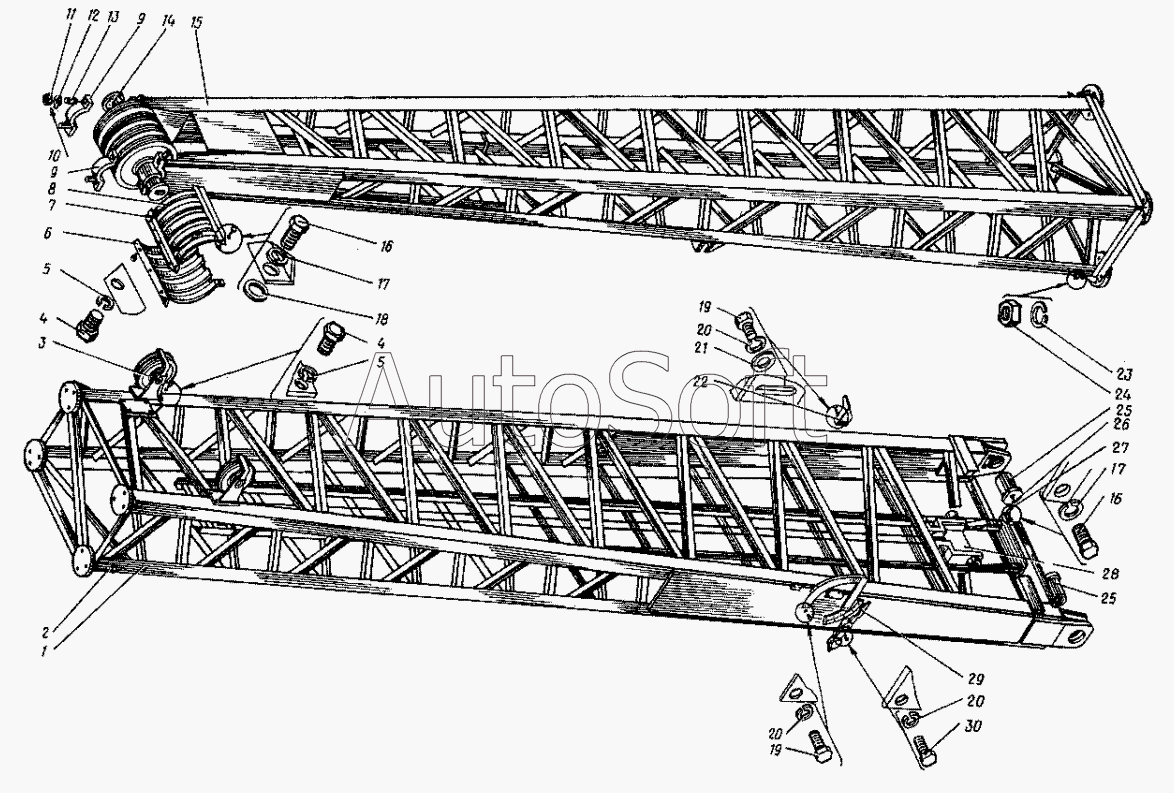

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163 (2002). Стрела. (24-15000)
16
16
30
29
28
27
26
25
25
24
23
22
21
20
20
20
19
19
18
17
17
1
15
14
13
12
11
10
9
9
8
7
6
5
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Секция стрелы нижняя | |
| 2 | 7***8 | Болт М12х25 | |
| 3 | 2***0 | Ролик поддерживающий | |
| 4 | 7***8 | Болт М12х25 | |
| 5 | 6***2 | Шайба 12.65Г | |
| 6 | 2***2 | Ограждение | |
| 7 | 5***5 | Гайка М8 | |
| 8 | 1***2 | Ограждение | |
| 9 | 2***А | Крышка подшипника | |
| 10 | 3***7 | Шплинт 3,2х32 | |
| 11 | 5***8 | Гайка М12 | |
| 12 | 3***3 | Шайба стопорная II | |
| 13 | 1***5 | Шпилька М24х65 | |
| 14 | 2***0 | Головка стрелы | |
| 15 | 2***0 | Секция стрелы верхняя | |
| 16 | 7***8 | Болт М12х25 | |
| 17 | 6***2 | Шайба 12.65Г | |
| 18 | 1***3 | Шайба | |
| 19 | 7***8 | Болт М12х25 | |
| 20 | 6***2 | Шайба 12.65Г | |
| 21 | 1***1 | Шайба 12 | |
| 22 | 2***0 | Упор стреловой | |
| 23 | 6***2 | Шайба 12.65Г | |
| 24 | 5***5 | Гайка М8 | |
| 25 | 2***4 | Валик | |
| 26 | 1***3 | Масленка 1.2Кд.6 | |
| 27 | 6***9 | Оседержатель | |
| 28 | 2***0 | Успокоитель грейфера | |
| 29 | 2***0 | Указатель грузоподъемности | |
| 30 | 7***8 | Болт М12х25 |
