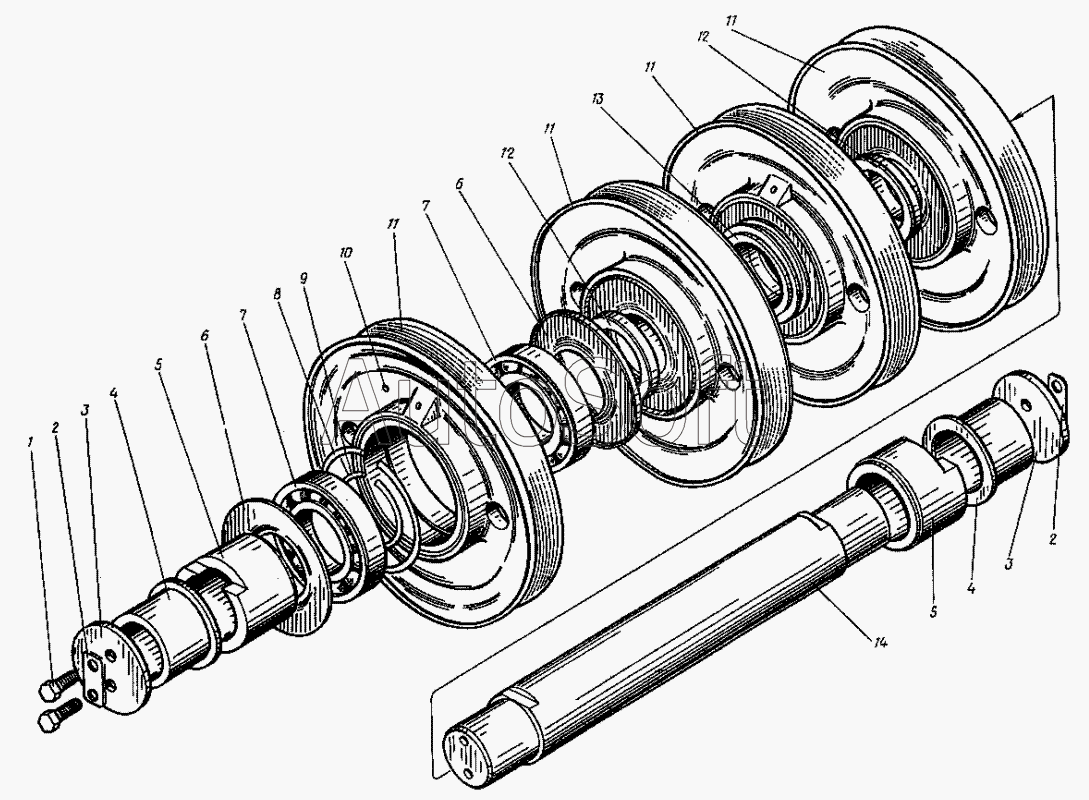

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163 (2002). Головка стрелы. (24-15040)
1
1
2
2
3
3
4
4
5
5
6
6
7
8
9
10
11
11
11
11
12
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***8 | Болт М12х25 | |
| 2 | 5***1 | Планка стопорная | |
| 3 | 5***7 | Шайба | |
| 4 | 5***А | Втулка распорная | |
| 5 | 2***4 | Втулка распорная | |
| 6 | Н***6 | Крышка | |
| 7 | 8***8 | Подшипник 317 | |
| 8 | Н***8 | Кольцо пружинное | |
| 9 | Н***6 | Кольцо распорное | |
| 10 | 1***3 | Масленка 1.2Кд.6 | |
| 11 | 4***9 | Блок | |
| 12 | Н***6 | Кольцо распорное | |
| 13 | 5***8 | Блок | |
| 14 | 5***А | Ось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
