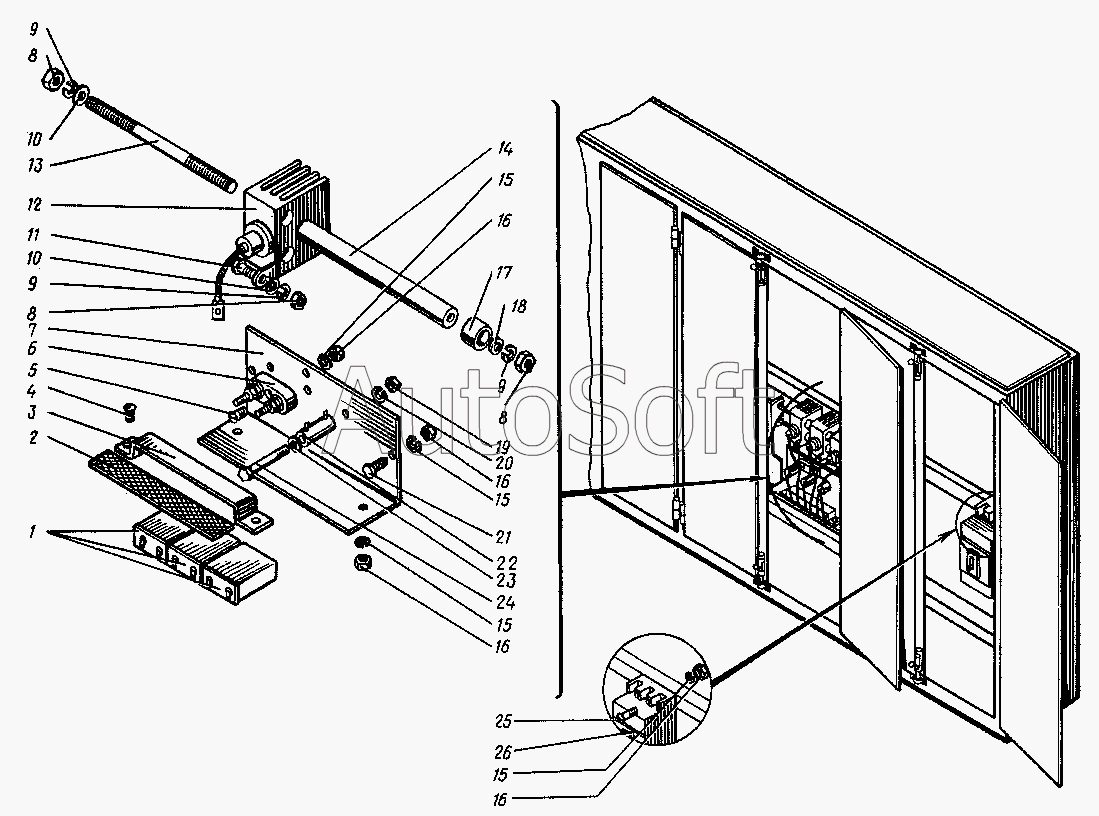

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163 (2002). Установка электрооборудования в панели №1. (23-20020)
14
26
25
24
23
22
21
20
19
18
17
16
16
16
16
15
15
15
15
1
13
12
11
10
10
9
9
9
8
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***7 | Конденсатор М5ГП-1-1000А-0,5П | |
| 2 | 1***2 | Прокладка | |
| 3 | 4***7 | Скоба | |
| 4 | 1***3 | Винт М4х8 | |
| 5 | 1***3 | Винт М4х8 | |
| 6 | 2***1 | Клемма 2-х контактная | |
| 7 | 2***Б | Кронштейн | |
| 8 | 5***5 | Гайка М8 | |
| 9 | 6***2 | Шайба 12.65Г | |
| 10 | 1***1 | Шайба 12 | |
| 11 | 7***8 | Болт М12х25 | |
| 12 | 1***2 | Вентиль ВЛ50Х | |
| 13 | 4***9 | Шпилька | |
| 14 | 4***А | Втулка | |
| 15 | 6***2 | Шайба 12.65Г | |
| 16 | 5***5 | Гайка М8 | |
| 17 | 4***А | Втулка | |
| 18 | 6***8 | Шайба 8 | |
| 19 | 5***5 | Гайка М8 | |
| 20 | 6***2 | Шайба 12.65Г | |
| 21 | 7***8 | Болт М12х25 | |
| 22 | 6***3 | Резистор 1 ПЭВ-10-20 | |
| 23 | 1***1 | Шайба 12 | |
| 24 | 1***3 | Болт | |
| 25 | 1***3 | Винт М4х8 | |
| 26 | 1***0 | Выключатель A3114П |
