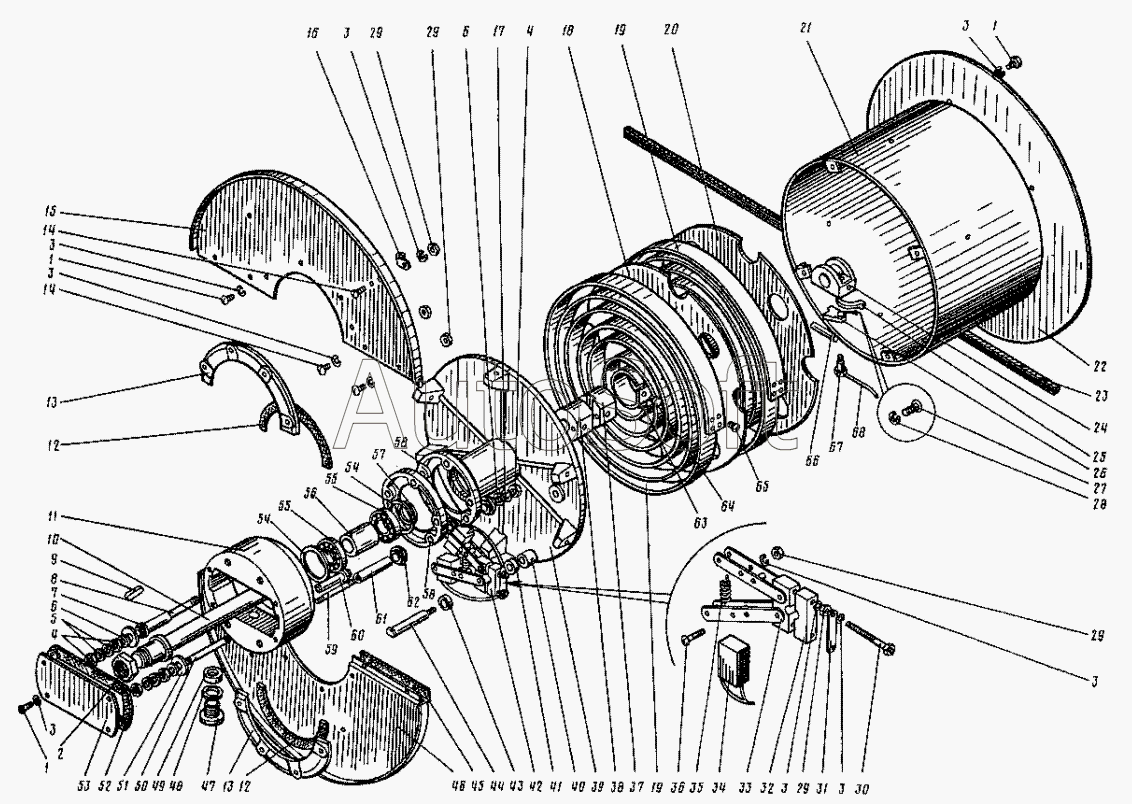

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163 (2002). Кабельная катушка. (4-20030)
43
51
50
49
48
47
46
45
44
52
42
41
40
39
38
37
36
60
68
67
66
65
64
63
62
61
35
59
58
58
57
56
55
55
54
54
53
9
17
16
15
14
14
13
13
12
12
11
10
18
8
7
6
5
5
4
4
3
3
3
3
3
3
3
3
2
26
34
33
32
31
30
29
29
29
29
28
27
1
1
1
25
24
23
22
21
20
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | Винт М4х8 | |
| 2 | 3***6 | Гайка | |
| 3 | 6***2 | Шайба 12.65Г | |
| 4 | 5***5 | Гайка М8 | |
| 5 | 1***1 | Шайба 12 | |
| 6 | 6***8 | Шайба 8 | |
| 7 | 4***А | Втулка | |
| 8 | 4***0 | Шпилька | |
| 9 | 8***9 | Шпонка 20х12 | |
| 10 | 3***8 | Ось барабана | |
| 11 | 4***А | Корпус | |
| 12 | 4***6 | Полукольцо | |
| 13 | 4***7 | Полукольцо | |
| 14 | 1***3 | Винт М4х8 | |
| 15 | 4***1 | Полукрышка | |
| 16 | 6***8 | Скоба № 7 | |
| 17 | 6***2 | Шайба 12.65Г | |
| 18 | 3***0 | Крышка | |
| 19 | 3***5 | Пружина | |
| 20 | 3***4 | Крышка | |
| 21 | 4***5 | Барабан | |
| 22 | 4***2 | Крышка барабана | |
| 23 | У***1 | Резина П-образная 11х4, L=580 мм | |
| 24 | 2***4 | Коробка храповика | |
| 25 | 3***А | Пружина | |
| 26 | 3***А | Собачка | |
| 27 | 1***3 | Винт М4х8 | |
| 28 | 6***2 | Шайба 12.65Г | |
| 29 | 5***5 | Гайка М8 | |
| 30 | 4***5 | Болт | |
| 31 | 4***0 | Перемычка | |
| 32 | 4***А | Колодка | |
| 33 | 4***А | Колодка | |
| 34 | 2***2 | Щетка M1 | |
| 35 | 4***А | Пружина | |
| 36 | 1***5 | Винт М6х16 | |
| 37 | 3***5 | Полумуфта кулачковая | |
| 38 | 3***6 | Полумуфта | |
| 39 | 3***3 | Ступица | |
| 40 | 4***9 | Втулка изоляционная | |
| 41 | 4***8 | Втулка изоляционная | |
| 42 | 4***1 | Щеткодержатель | |
| 43 | 4***1 | Втулка изоляционная | |
| 44 | 4***3 | Палец щеткодержателя | |
| 45 | 4***7 | Прокладка | |
| 46 | 4***2 | Полукрышка | |
| 47 | 4***А | Втулка | |
| 48 | 4***8 | Шайба | |
| 49 | 4***9 | Шайба | |
| 50 | 4***4 | Шпилька | |
| 51 | 4***А | Шайба | |
| 52 | 4***А | Прокладка | |
| 53 | 4***7 | Крышка корпуса | |
| 54 | 1***3 | Кольцо Б62 | |
| 55 | 8***8 | Подшипник 317 | |
| 56 | 3***А | Втулка распорная | |
| 57 | 3***2 | Кольцо распорное | |
| 58 | 4***А | Кольцо токосъемное | |
| 59 | 4***4 | Шпилька | |
| 60 | 4***А | Втулка | |
| 61 | 4***А | Втулка | |
| 62 | 4***А | Втулка | |
| 63 | 3***8 | Штифт 6Гх30 | |
| 64 | 3***3 | Валик | |
| 65 | 1***5 | Винт М6х16 | |
| 66 | 3***8 | Штифт 6Гх30 | |
| 67 | 3***А | Болт-ось | |
| 68 | 2***0 | Проволока 0,4 L=150 |
