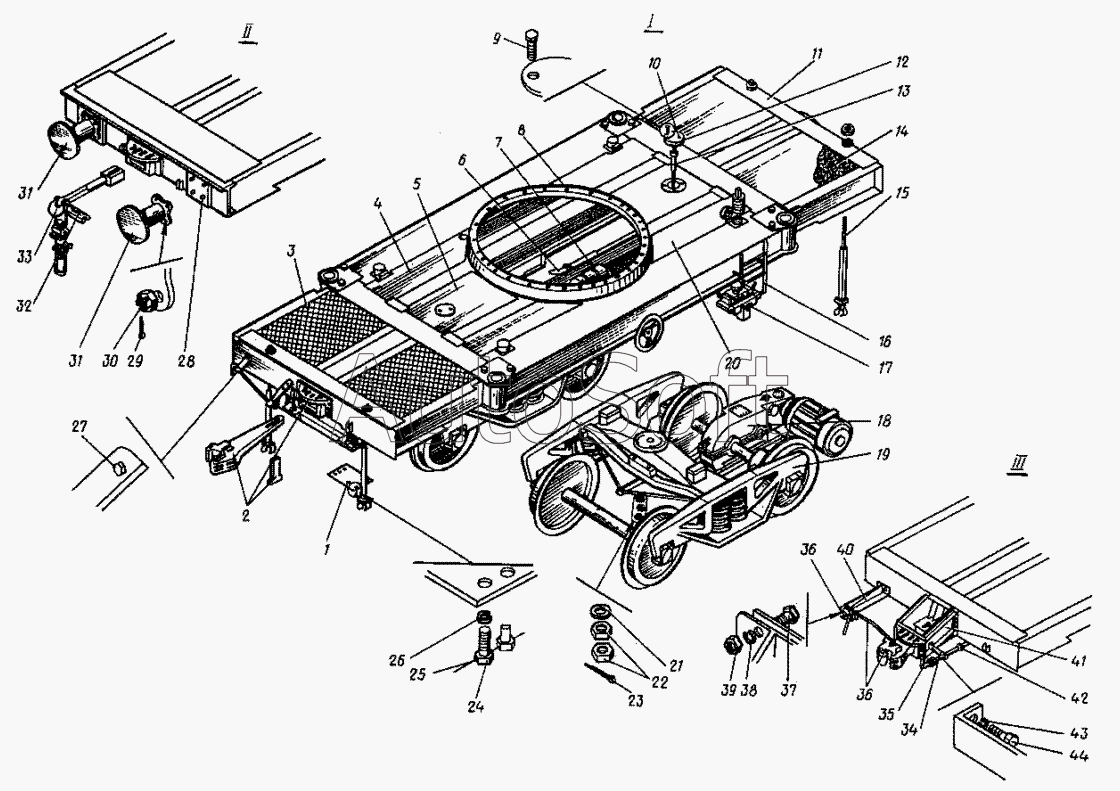

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163 (2002). Платформа ходовая. (23-01000, 24-01000)
34
22
23
24
25
26
27
28
29
30
31
31
31
31
32
33
21
35
36
36
37
38
39
40
41
42
42
43
44
11
2
3
3
3
4
5
6
6
7
7
8
9
10
1
11
12
13
14
14
15
16
16
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 455.35.012 | 4***2 | Кронштейн в сборе (комплект) | |
| 455.35.116 | 4***6 | Расцепной рычаг (комплект) | |
| 1 | У***А | Планка | |
| 2 | 1***0 | Устройство автосцепное (комплект) | |
| 3 | 1***5 | Лист | |
| 3 | 2***2 | Лист левый | |
| 3 | 2***3 | Лист правый | |
| 4 | 4***6 | Лист | |
| 5 | 4***7 | Лист | |
| 6 | 2***0 | Передача тормозная рычажная | |
| 6 | 2***0 | Передача тормозная рычажная | |
| 7 | 2***0 | Оборудование тормозное пневматическое | |
| 7 | 2***0 | Оборудование тормозное пневматическое | |
| 8 | 1***Б | Нижнее опорное кольцо | |
| 9 | 7***8 | Болт М12х25 | |
| 10 | У***1 | Крышка | |
| 11 | 2***0 | Рама ходовой платформы | |
| 11 | 2***А | Рама ходовой платформы | |
| 12 | 4***6 | Прокладка | |
| 13 | 2***1 | Шкворень | |
| 14 | М***й | Магнитный железняк дробленый | |
| 14 | М***й | Магнитный железняк дробленый | |
| 15 | Н***0 | Рельсовый захват | |
| 16 | 2***1 | Подножка | |
| 16 | 2***4 | Подножка | |
| 17 | 2***В | Выключатель рессор | |
| 17 | 2***В | Выключатель рессор | |
| 18 | 2***0 | Механизм передвижения | |
| 19 | 1***0 | Тележка модель 18-100 | |
| 20 | 2***2 | Лист | |
| 21 | 1***1 | Шайба 12 | |
| 22 | 5***6 | Гайка М36 | |
| 23 | 3***7 | Шплинт 3,2х32 | |
| 24 | 7***8 | Болт М12х25 | |
| 25 | 2***4 | Развязка 0,4 L=450 мм | |
| 26 | 6***2 | Шайба 12.65Г | |
| 27 | 7***8 | Болт М12х25 | |
| 28 | 2***4 | Болт 2М24х105 | |
| 29 | 3***7 | Шплинт 3,2х32 | |
| 30 | 5***2 | Гайка М24 | |
| 31 | 4***8 | Буфер грузового четырехосного вагона (комплект) | |
| 31 | 4***9 | Буфер грузового четырехосного вагона (комплект) | |
| 32 | 4***6 | Скоба под крюк | |
| 33 | Т***а | Тяговый крюк с тендера паровоза | |
| 34 | 2***5 | Кронштейн | |
| 35 | 2***4 | Труба | |
| 36 | 4***1 | Головка с механизмом (комплект) | |
| 37 | 7***5 | Болт М6х30 | |
| 38 | 6***2 | Шайба 12.65Г | |
| 39 | 5***7 | Гайка М6 | |
| 40 | 5***3 | Кронштейн | |
| 41 | 2***1 | Кронштейн | |
| 42 | 8***6 | Муфта короткая 25 ст. | |
| 42 | 8***6 | Муфта короткая 25 ст. | |
| 43 | 7***5 | Болт М6х30 | |
| 44 | 6***2 | Шайба 12.65Г |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
