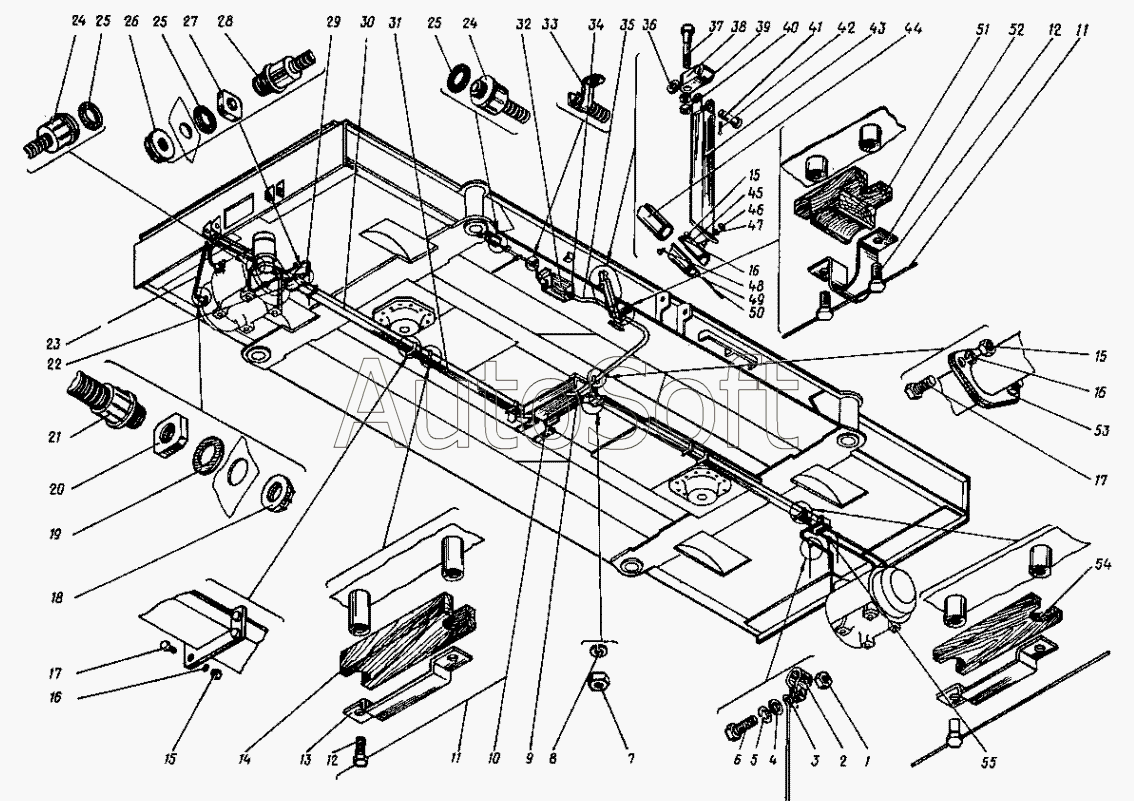

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163 (2002). Электрооборудование ходовой рамы. (23-21001А)
42
30
31
31
32
33
34
35
35
36
37
38
39
40
41
29
43
44
45
46
47
48
49
50
51
52
52
54
55
15
15
15
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
14
1
16
16
16
17
17
18
19
20
21
22
23
24
24
25
25
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***5 | Гайка М8 | |
| 2 | 8***2 | Хомут 15 | |
| 3 | 8***2 | Хомут 15 | |
| 4 | 6***8 | Шайба 8 | |
| 5 | 6***2 | Шайба 12.65Г | |
| 6 | 7***8 | Болт М12х25 | |
| 7 | 5***5 | Гайка М8 | |
| 8 | 6***2 | Шайба 12.65Г | |
| 9 | 9***9 | Втулка 19х14 | |
| 10 | 2***1 | Опора токоприемника | |
| 11 | 3***2 | Проволока 0,4 L=260 мм | |
| 12 | 7***8 | Болт М12х25 | |
| 13 | 4***3 | Скоба | |
| 14 | 2***4 | Прокладка | |
| 14 | 2***5 | Прокладка | |
| 15 | 5***5 | Гайка М8 | |
| 16 | 6***2 | Шайба 12.65Г | |
| 17 | 7***8 | Болт М12х25 | |
| 18 | 8***1 | Штуцер 15Б | |
| 19 | 4***А | Прокладка | |
| 20 | 8***1 | Штуцер 15Б | |
| 21 | 8***1 | Штуцер 15Б | |
| 22 | 2***А | Коробка ответвительная | |
| 23 | 2***4 | Металлорукав РЗ-Ц-Х-25 (320 см. - 3,2 м.) | |
| 24 | 8***1 | Штуцер 15Б | |
| 25 | 2***9 | Прокладка | |
| 26 | 8***1 | Штуцер 15Б | |
| 27 | 8***1 | Штуцер 15Б | |
| 28 | 8***1 | Штуцер 15Б | |
| 29 | 2***4 | Металлорукав РЗ-Ц-Х-25 (320 см. - 3,2 м.) | |
| 30 | 4***1 | Короб | |
| 31 | 4***2 | Короб | |
| 31 | 5***1 | Короб | |
| 32 | 2***1 | Клеммник внешней сети | |
| 33 | 6***8 | Скоба № 7 | |
| 34 | 8***8 | Втулка 16 | |
| 35 | 4***0 | Труба | |
| 35 | 5***2 | Труба | |
| 36 | 1***1 | Шайба 12 | |
| 37 | 4***7 | Ось проушины | |
| 38 | 4***А | Проушина | |
| 39 | 6***2 | Шайба 12.65Г | |
| 40 | 5***5 | Гайка М8 | |
| 41 | 6***4 | Валик 30Х5х70/63 | |
| 42 | 3***7 | Шплинт 3,2х32 | |
| 43 | 4***1 | Рычаг | |
| 44 | 4***6 | Прокладка | |
| 45 | 4***2 | Обойма верхняя | |
| 46 | 5***5 | Гайка М8 | |
| 47 | 6***2 | Шайба 12.65Г | |
| 48 | 7***8 | Болт М12х25 | |
| 49 | 4***3 | Обойма нижняя | |
| 50 | 4***4 | Ось шарнира | |
| 51 | 4***6 | Прокладка | |
| 52 | 4***5 | Скоба | |
| 52 | 5***3 | Скоба | |
| 53 | 4***5 | Фланец | |
| 54 | 2***3 | Прокладка | |
| 55 | 8***2 | Хомут 15 |
