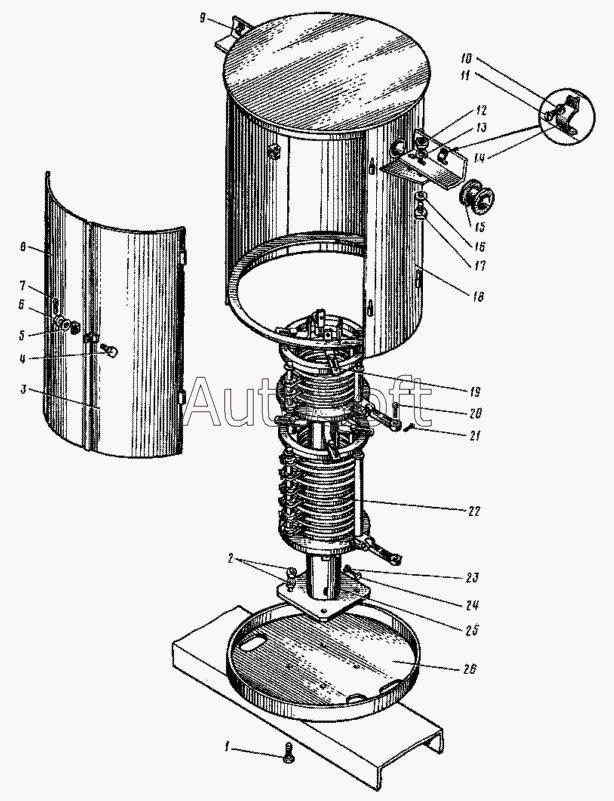

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163 (2002). Установка токоприемника. (17-21020)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***8 | Болт М12х25 | |
| 2 | 5***5 | Гайка М8 | |
| 3 | 1***2 | Дверца кожуха правая | |
| 4 | 7***8 | Болт М12х25 | |
| 5 | 6***2 | Шайба 12.65Г | |
| 6 | 5***5 | Гайка М8 | |
| 7 | 3***7 | Шплинт 3,2х32 | |
| 8 | 1***5 | Дверца кожуха левая | |
| 9 | 6***8 | Скоба № 7 | |
| 10 | 6***2 | Шайба 12.65Г | |
| 11 | 1***3 | Винт М4х8 | |
| 12 | 5***5 | Гайка М8 | |
| 13 | 6***2 | Шайба 12.65Г | |
| 14 | 6***8 | Скоба № 7 | |
| 15 | 9***9 | Втулка 19х14 | |
| 16 | 1***1 | Шайба 12 | |
| 17 | 7***8 | Болт М12х25 | |
| 18 | 1***3 | Кожух | |
| 19 | 1***9 | Токоприемник кольцевой К 3112А | |
| 20 | 6***4 | Валик 30Х5х70/63 | |
| 21 | 3***7 | Шплинт 3,2х32 | |
| 22 | 1***9 | Токоприемник кольцевой К 3112А | |
| 23 | 6***2 | Шайба 12.65Г | |
| 24 | 7***8 | Болт М12х25 | |
| 25 | 1***4 | Колонка | |
| 26 | 4***А | Дно кожуха |
