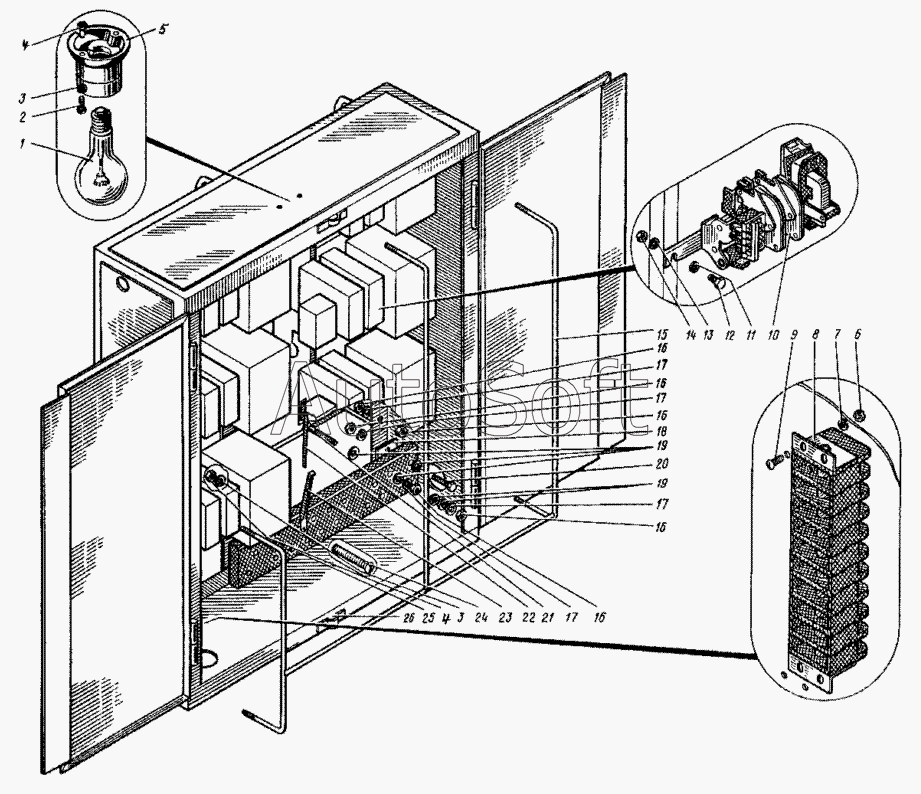

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163 (2002). Панель №2. (23-21090А)
14
26
25
24
23
22
21
20
19
19
18
17
17
17
17
16
16
16
16
16
15
1
13
12
11
10
9
8
7
6
5
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Лампа накаливания М012-40 | |
| 2 | 1***3 | Винт М4х8 | |
| 3 | 6***2 | Шайба 12.65Г | |
| 4 | 5***5 | Гайка М8 | |
| 5 | 2***6 | Патрон Е27 ФП-02 | |
| 6 | 5***5 | Гайка М8 | |
| 7 | 6***2 | Шайба 12.65Г | |
| 8 | 1***8 | Блок зажимов Б3Н19-2131203 | |
| 9 | 1***3 | Винт М4х8 | |
| 10 | 1***2 | Контактор переменного тока КТ 6013 | |
| 11 | 1***1 | Шайба 12 | |
| 12 | 7***8 | Болт М12х25 | |
| 13 | 6***2 | Шайба 12.65Г | |
| 14 | 5***5 | Гайка М8 | |
| 15 | 2***5 | Каркас струнок | |
| 16 | 5***5 | Гайка М8 | |
| 17 | 6***2 | Шайба 12.65Г | |
| 18 | 4***7 | Прокладка | |
| 19 | 1***1 | Шайба 12 | |
| 20 | 7***8 | Болт М12х25 | |
| 21 | 4***А | Болт | |
| 22 | 2***2 | Рычаг верхний | |
| 23 | 2***3 | Рычаг нижний | |
| 24 | 1***1 | Винт М4х30 | |
| 25 | 2***8 | Плита | |
| 26 | 2***4 | Каркас |
