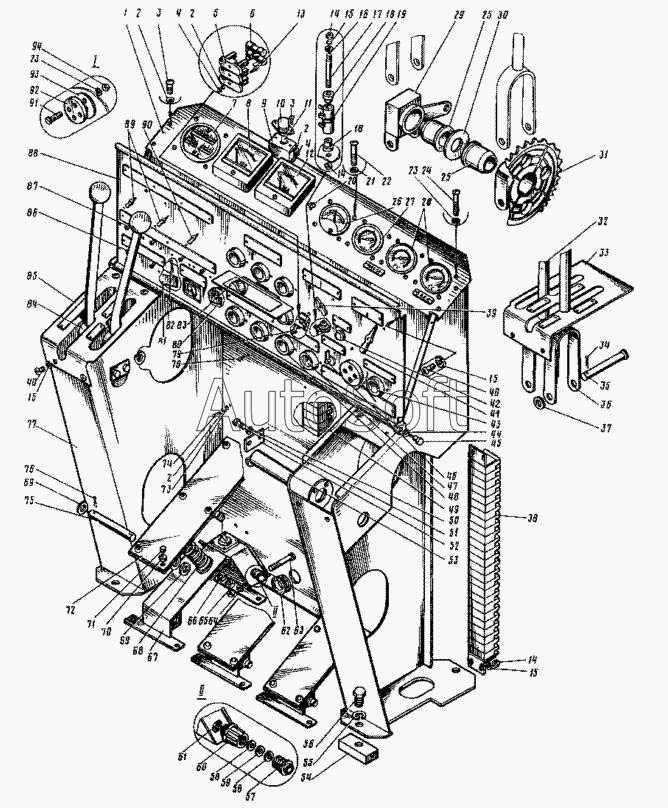

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163 (2002). Пульт управления. (23-21120)
59
70
69
69
68
67
66
65
64
63
62
61
60
71
58
58
57
56
55
54
53
52
51
50
49
48
83
94
93
92
91
90
89
88
87
86
85
84
47
82
81
80
79
78
77
76
75
74
73
72
13
23
23
22
22
21
20
19
18
18
17
16
15
15
15
15
14
14
14
24
12
11
10
9
8
7
6
5
4
4
3
3
2
2
2
2
35
46
45
44
43
42
41
40
40
39
38
37
36
1
34
33
32
31
30
29
28
27
26
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Лист панели | |
| 2 | 6***2 | Шайба 12.65Г | |
| 3 | 1***3 | Винт М4х8 | |
| 4 | 5***7 | Гайка М6 | |
| 5 | 1***1 | Блоки защиты БЗ-2 | |
| 6 | 1***1 | Блоки защиты БЗ-2 | |
| 7 | 5***8 | Частотомер В81 | |
| 8 | 2***8 | Вольтметр Э 8027 | |
| 9 | 1***5 | Подставка | |
| 10 | У***2 | Колпачок | |
| 11 | 2***3 | Лампа А 24-1 | |
| 12 | 2***8 | Вольтметр Э 8027 | |
| 13 | 1***3 | Винт М4х8 | |
| 14 | 5***7 | Гайка М6 | |
| 15 | 6***2 | Шайба 12.65Г | |
| 16 | 1***1 | Шайба 12 | |
| 17 | 1***9 | Шпилька AM16х200/44 | |
| 18 | 1***4 | Втулка | |
| 19 | 6***3 | Резистор 1 ПЭВ-10-20 | |
| 20 | 1***6 | Выключатель В-45М | |
| 21 | 6***2 | Шайба 12.65Г | |
| 22 | 1***3 | Винт М4х8 | |
| 22 | 1***3 | Винт М4х8 | |
| 23 | 6***2 | Шайба 12.65Г | |
| 24 | 1***3 | Винт М4х8 | |
| 25 | 1***4 | Втулка | |
| 26 | 2***3 | Вольтметр ВА-240.20-0 | |
| 27 | 2***7 | Манометр показывающий МТС-16У-8ш СВД | |
| 28 | 2***7 | Термометр манометрический виброустойчивый ТПП2-В-10 м | |
| 29 | 2***2 | Рычаг | |
| 30 | 2***0 | Шайба | |
| 31 | 4***Г | Звездочка | |
| 32 | 1***7 | Рукоятка | |
| 33 | 2***6 | Крышка | |
| 34 | 3***7 | Шплинт 3,2х32 | |
| 35 | 6***4 | Валик 30Х5х70/63 | |
| 36 | 1***8 | Рукоятка | |
| 37 | 1***1 | Шайба 12 | |
| 38 | 1***8 | Блок зажимов Б3Н19-2131203 | |
| 39 | 1***3 | Винт М4х8 | |
| 40 | Г***а | Гайка | |
| 41 | 1***1 | Выключатели пакетные ПВ3-25 | |
| 42 | Д***К | Фонари ДУ0242001 ФРМ1-К | |
| 43 | 1***7 | Кнопки КЕ 011У3 | |
| 44 | 6***2 | Шайба 12.65Г | |
| 45 | 1***2 | Ось | |
| 46 | 3***2 | Выключатель ВК 317-А | |
| 47 | 1***7 | Кнопки КЕ 011 | |
| 48 | 1***7 | Кнопки КЕ 011 | |
| 49 | 1***8 | Блок зажимов Б3Н19-2131203 | |
| 50 | 6***2 | Шайба 12.65Г | |
| 51 | 7***8 | Болт М12х25 | |
| 52 | 1***9 | Оседержатель | |
| 53 | 1***0 | Ось | |
| 54 | 1***4 | Платик | |
| 55 | 6***2 | Шайба 12.65Г | |
| 56 | 7***8 | Болт М12х25 | |
| 57 | 2***9 | Втулка | |
| 58 | 1***1 | Шайба 12 | |
| 59 | 4***2 | Кольцо | |
| 60 | 8***1 | Штуцер 15Б | |
| 61 | 1***7 | Выключатель конечный ВПК 2110 | |
| 62 | 9***9 | Втулка 19х14 | |
| 63 | 1***3 | Винт М4х8 | |
| 64 | 1***1 | Шайба 12 | |
| 65 | 5***7 | Гайка М6 | |
| 66 | 5***7 | Гайка М6 | |
| 67 | 2***2 | Корпус | |
| 68 | 2***4 | Пружина | |
| 69 | 4***3 | Шайба | |
| 70 | 2***7 | Шайба | |
| 71 | 1***5 | Винт М6х16 | |
| 72 | 2***1 | Рычаг | |
| 73 | 1***1 | Шайба 12 | |
| 74 | 1***3 | Винт М4х8 | |
| 75 | 2***5 | Валик | |
| 76 | 3***7 | Шплинт 3,2х32 | |
| 77 | 2***2 | Каркас | |
| 78 | 1***3 | Винт М4х8 | |
| 79 | 6***8 | Скоба № 7 | |
| 80 | 1***0 | Выключатель ВУ-222 А93 | |
| 81 | 2***8 | Вольтметр Э 8027 | |
| 82 | 1***5 | Винт М6х16 | |
| 83 | 1***7 | Кнопка КЕ 012 | |
| 84 | 2***3 | Рычаг | |
| 85 | 2***5 | Крышка | |
| 86 | 1***6 | Переключатель ППН-45 | |
| 87 | 1***6 | Переключатель ППН-45 | |
| 88 | 2***8 | Лист Панели | |
| 89 | 1***1 | Выключатели пакетные ПВ3-25 | |
| 90 | 1***1 | Выключатели пакетные ПВ3-25 | |
| 91 | 2***0 | Гайка М12 | |
| 92 | 1***9 | Розетка штепсельная 46 к | |
| 93 | 4***4 | Прокладка | |
| 94 | 2***0 | Гайка М12 |
