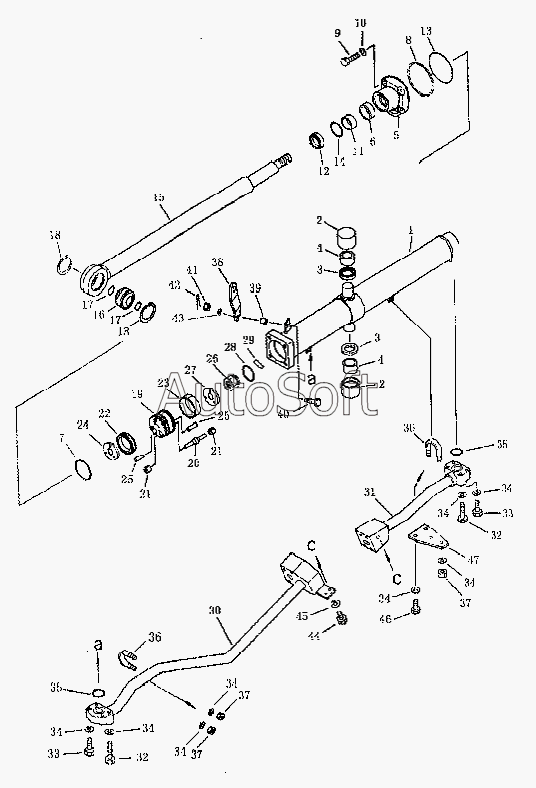

Каталог запасных частей к технике: Shantui SD16 (2008). Гидроцилиндр подъема отвала (SD16L)
37
37
37
26
27
28
30
30
31
31
32
32
33
33
34
34
34
34
34
34
34
34
35
35
36
36
25
25
38
39
40
41
42
43
44
45
46
47
18
18
29
11
1
1
1
2
2
3
3
4
4
5
6
7
8
9
10
1
12
13
14
15
16
17
17
19
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Гидроцилиндр подъема отвала правый | |
| 1 | 1***0 | Корпус правого гидроцилиндра | |
| 1 | 1***0 | Гидроцилиндр подъема отвала левый | |
| 1 | 1***0 | Корпус левого гидроцилиндра | |
| 2 | 1***2 | Втулка | |
| 3 | 0***5 | Кольцо пылезащитное | |
| 4 | 1***0 | Втулка | |
| 5 | 1***5 | Втулка направляющая | |
| 6 | 1***3 | Кольцо направляющее | |
| 7 | 0***8 | Кольцо | |
| 8 | 0***6 | Кольцо защитное | |
| 9 | 0***5 | Болт | |
| 10 | 0***0 | Шайба | |
| 11 | 1***0 | Сальник | |
| 12 | 1***1 | Кольцо пылезащитное | |
| 13 | 0***5 | Кольцо круглого сечения | |
| 14 | 1***8 | Кольцо | |
| 15 | 1***0 | Шток поршня | |
| 16 | 0***6 | Подшипник соединительный | |
| 17 | 0***0 | Кольцо | |
| 18 | 0***0 | Открытое кольцо | |
| 19 | 1***0 | Поршень | |
| 20 | 1***3 | Стержень клапана | |
| 21 | 1***2 | Седло клапана | |
| 22 | 1***0 | Кольцо | |
| 23 | 1***9 | Кольцо опорное | |
| 24 | 1***4 | Пластина стопорная | |
| 25 | 1***4 | Палец | |
| 26 | 1***1 | Гайка | |
| 27 | 1***0 | Пластина стопорная | |
| 28 | 0***2 | Проволока | |
| 29 | 0***2 | Шайба | |
| 30 | 1***0 | Трубка передняя правая | |
| 30 | 1***0 | Трубка передняя левая | |
| 31 | 1***0 | Трубка задняя правая | |
| 31 | 1***0 | Трубка задняя левая | |
| 32 | 0***5 | Болт | |
| 33 | 0***5 | Болт | |
| 34 | 0***2 | Шайба | |
| 35 | 0***5 | Кольцо | |
| 36 | 0***2 | Зажим | |
| 37 | 0***1 | Гайка | |
| 38 | 1***2 | Пластина опорная | |
| 39 | 1***7 | Втулка | |
| 40 | 0***5 | Болт | |
| 41 | 0***5 | Гайка | |
| 42 | 0***6 | Чека разводная | |
| 43 | 0***2 | Шайба | |
| 44 | 0***0 | Болт | |
| 45 | 0***3 | Шайба | |
| 46 | 0***5 | Болт | |
| 47 | 1***1 | Пластина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
