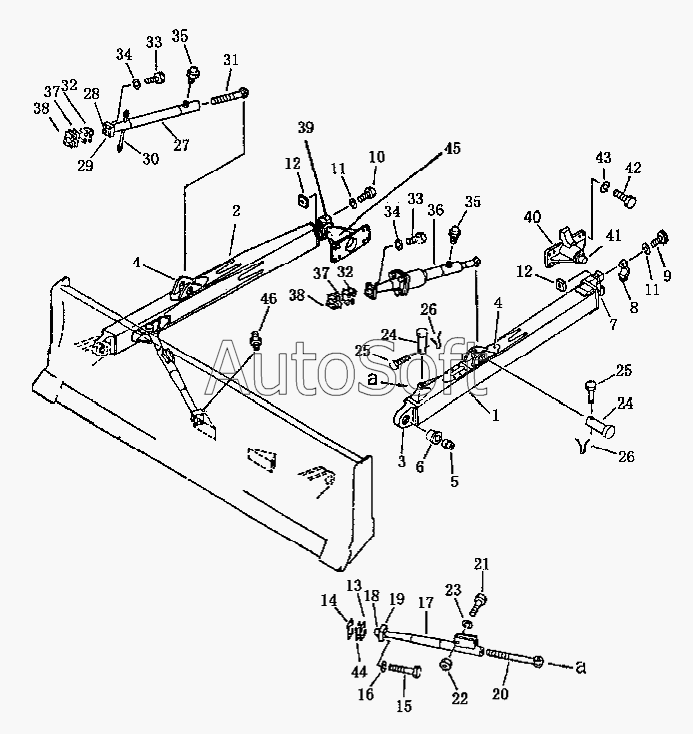

Каталог запасных частей к технике: Shantui SD16 (2008). Отвал наклоняемый прямой (SD16L)
36
25
25
26
26
27
28
29
30
31
32
32
33
33
34
34
35
35
24
24
37
37
38
38
39
40
41
42
43
44
45
46
13
2
3
4
4
5
6
7
8
9
10
11
11
12
12
1
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Тяга отвала левая | |
| 2 | 1***0 | Тяга отвала правая | |
| 3 | 1***7 | Кронштейн | |
| 4 | 1***9 | Кронштейн | |
| 5 | 1***9 | Втулка | |
| 6 | 1***7 | Втулка | |
| 7 | 1***1 | Кронштейн | |
| 8 | 1***3 | Крышка подшипника | |
| 9 | 1***4 | Болт | |
| 10 | 1***4 | Болт | |
| 11 | 0***2 | Шайба | |
| 12 | 1***7 | Гайка | |
| 13 | 1***8 | Шайба 1,00 мм | |
| 14 | 1***7 | Шайба 0,50 мм | |
| 15 | 0***5 | Болт | |
| 16 | 0***0 | Шайба | |
| 17 | 1***0 | Стойка | |
| 18 | 1***1 | Шарнир шаровой | |
| 19 | 1***4 | Колпачок | |
| 20 | 1***5 | Винт | |
| 21 | 0***0 | Болт | |
| 22 | 0***6 | Гайка | |
| 23 | 0***0 | Шайба | |
| 24 | 1***2 | Ось | |
| 25 | 1***5 | Палец | |
| 26 | 0***6 | Палец | |
| 27 | 1***0 | Стойка наклонная | |
| 28 | 1***6 | Шарнир шаровой | |
| 29 | 1***7 | Колпачок | |
| 30 | 1***0 | Тяга | |
| 31 | 1***2 | Стержень | |
| 32 | 1***1 | Шайба 1,00 мм | |
| 33 | 0***5 | Болт | |
| 34 | 0***4 | Шайба | |
| 35 | 0***8 | Масленка М10х1 | |
| 36 | 1***0 | Гидроцилиндр наклона | |
| 37 | 1***9 | Шайба 0,20 мм | |
| 38 | 1***0 | Шайба 0,50 мм | |
| 39 | 1***3 | Крышка подшипника | |
| 40 | 1***0 | Цапфа левая | |
| 41 | 1***2 | Шарнир шаровой | |
| 42 | 0***0 | Болт | |
| 43 | 0***0 | Шайба | |
| 44 | 1***6 | Шайба 0,10 мм | |
| 45 | 1***0 | Цапфа правая | |
| 46 | 0***8 | Масленка М10х1 |
