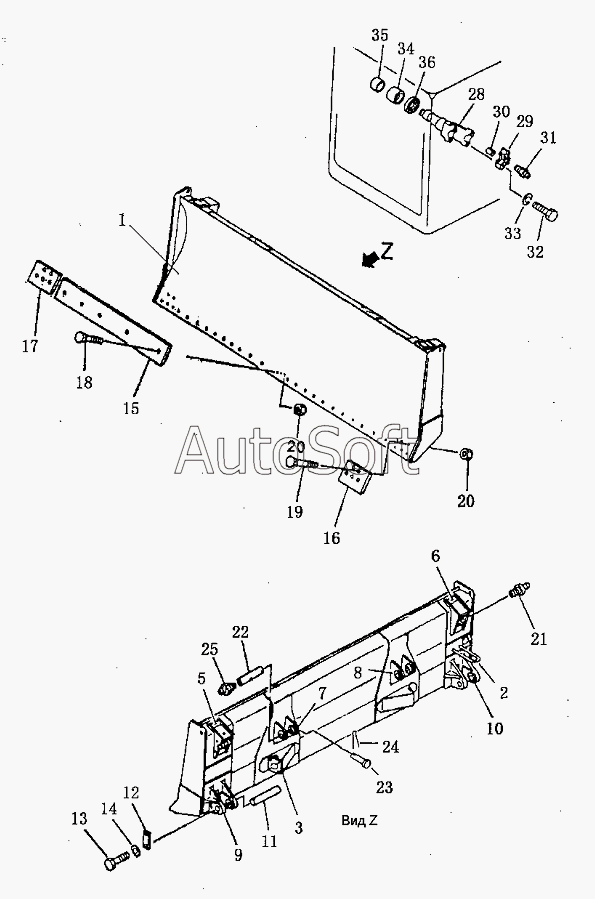

Каталог запасных частей к технике: Shantui SD16 (2008). Рама прямого наклоняемого отвала (SD16L)
1
2
3
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
20
21
22
23
24
25
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Отвал | |
| 2 | 1***4 | Стержень U-образный | |
| 3 | 1***0 | Кронштейн | |
| 5 | 1***0 | Кронштейн левый | |
| 6 | 1***0 | Кронштейн правый | |
| 7 | 1***8 | Кронштейн левого гидроцилиндра | |
| 8 | 1***9 | Кронштейн правого гидроцилиндра | |
| 9 | 1***0 | Кронштейн левый | |
| 10 | 1***1 | Кронштейн правый | |
| 11 | 1***8 | Ось | |
| 12 | 1***0 | Пластина установочная | |
| 13 | 0***5 | Болт | |
| 14 | 0***6 | Рессорная шайба | |
| 15 | 1***1 | Нож | |
| 15 | 1***6 | Нож | |
| 16 | 1***2 | Нож угловой левый | |
| 17 | 1***3 | Нож угловой правый | |
| 18 | 1***4 | Болт | |
| 19 | 1***5 | Болт | |
| 20 | 1***1 | Гайка | |
| 21 | 0***8 | Масленка М10х1 | |
| 22 | 1***5 | Ось | |
| 23 | 1***6 | Палец | |
| 24 | 0***6 | Палец | |
| 25 | 0***8 | Масленка М10х1 | |
| 28 | 1***3 | Вилка | |
| 29 | 1***2 | Крышка подшипника | |
| 30 | 1***1 | Манжета | |
| 31 | 0***8 | Масленка М10х1 | |
| 32 | 0***0 | Болт | |
| 33 | 0***2 | Рессорная шайба | |
| 34 | 1***0 | Втулка | |
| 35 | 1***0 | Втулка | |
| 36 | 1***0 | Кольцо пылезащитное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
