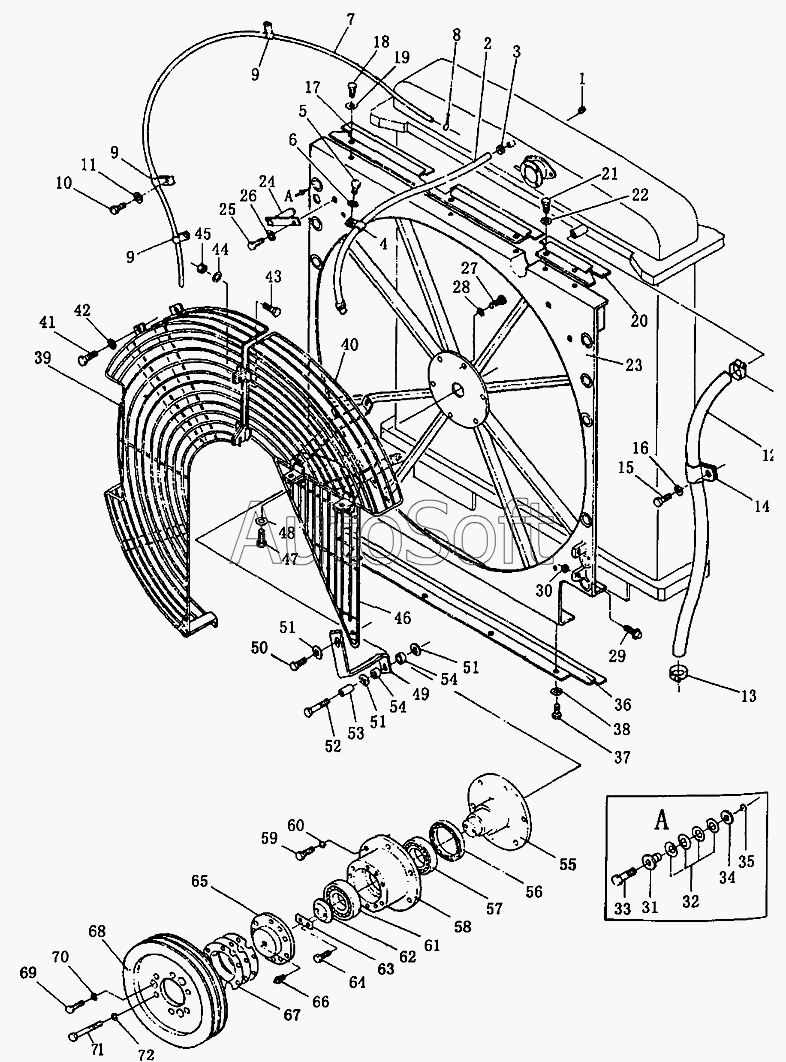

Каталог запасных частей к технике: Shantui SD22 (2008). Трубопроводы системы охлаждения
1
2
3
4
5
6
7
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
51
51
52
53
54
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 154-03-C1001 | 1***1 | Радиатор | |
| 1 | 0***2 | Заглушка 10 | |
| 10 | 0***0 | Болт | |
| 11 | 0***2 | Уплотнительная шайба | |
| 12 | 1***5 | Рукав | |
| 13 | 0***9 | Зажим | |
| 14 | 1***1 | Зажим | |
| 15 | 0***5 | Болт | |
| 16 | 0***2 | Шайба | |
| 17 | 1***1 | Защитная насадка (левая верхняя) | |
| 18 | 0***5 | Болт | |
| 19 | 0***2 | Шайба | |
| 2 | 1***2 | Рукав | |
| 20 | 1***0 | Защитная насадка (правая верхняя) | |
| 21 | 0***5 | Болт | |
| 22 | 0***2 | Шайба | |
| 23 | 1***6 | Защитная опора | |
| 24 | 1***0 | Палец | |
| 25 | 0***0 | Болт | |
| 26 | 0***2 | Шайба | |
| 27 | 0***5 | Болт | |
| 28 | 0***6 | Рессорная шайба | |
| 29 | 0***7 | Амортизационный болт | |
| 3 | 0***7 | Зажим | |
| 30 | 0***0 | Гайка | |
| 31 | 1***0 | Втулка | |
| 32 | 1***0 | Рессора | |
| 33 | 0***5 | Болт | |
| 34 | 0***0 | Шайба | |
| 35 | 1***0 | Стопорное кольцо | |
| 36 | 1***3 | Защитная насадка | |
| 37 | 0***0 | Болт | |
| 38 | 0***2 | Шайба | |
| 39 | 1***4 | Сетка (левая) | |
| 4 | 0***4 | Провододержатель | |
| 40 | 1***4 | Сетка (правая верхняя) | |
| 41 | 0***0 | Болт | |
| 42 | 0***2 | Шайба | |
| 43 | 0***0 | Болт | |
| 44 | 0***2 | Шайба | |
| 45 | 0***0 | Гайка | |
| 46 | 1***3 | Сетка (правая нижняя) | |
| 47 | 0***0 | Болт | |
| 48 | 0***2 | Шайба | |
| 49 | 1***1 | Суппорт | |
| 5 | 0***0 | Болт | |
| 50 | 0***0 | Болт | |
| 51 | 1***0 | Шайба | |
| 52 | 0***5 | Болт | |
| 53 | 1***0 | Прокладка | |
| 54 | 1***0 | Гнездо | |
| 55 | 1***0 | Вал | |
| 56 | 0***0 | Герметик | |
| 57 | 0***2 | Шариковый подшипник | |
| 58 | 1***0 | Корпус | |
| 59 | 0***5 | Болт | |
| 6 | 0***2 | Шайба | |
| 60 | 0***6 | Рессорная шайба | |
| 61 | 0***0 | Однорядный шариковый подшипник | |
| 62 | 1***0 | Прижимная пластина | |
| 63 | 1***0 | Стопорная прокладка | |
| 64 | 0***0 | Болт | |
| 65 | 1***0 | Крышка | |
| 66 | 0***0 | Масленка | |
| 67 | 1***0 | Уплотнительная прокладка | |
| 68 | 1***1 | Шкив | |
| 69 | 0***0 | Болт | |
| 7 | 1***1 | Труба | |
| 70 | 0***0 | Шайба | |
| 71 | 0***0 | Болт | |
| 72 | 0***6 | Рессорная шайба | |
| 8 | 0***0 | Железная проволока 19# | |
| 9 | 1***0 | Зажим |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
