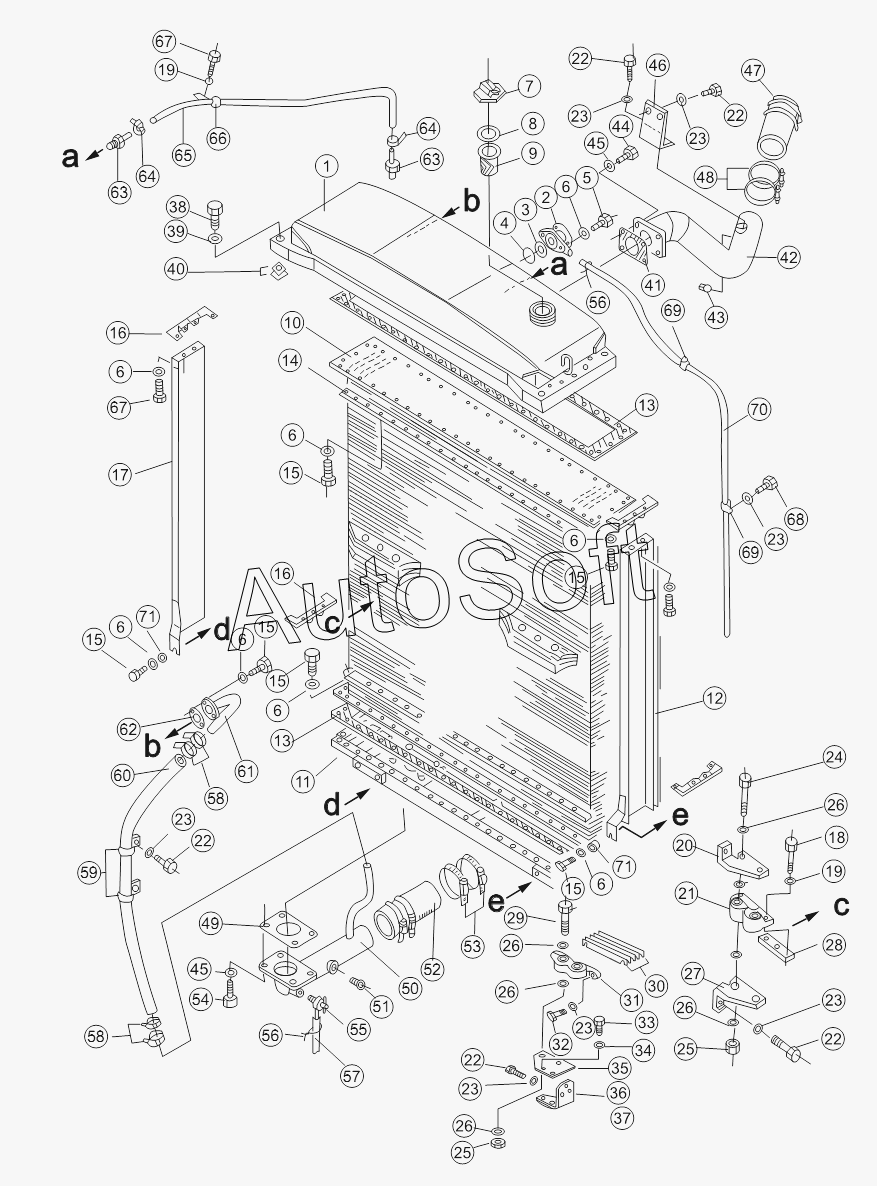

Каталог запасных частей к технике: Shantui SD32 (вариант) (2011). RADIATOR
/15.gif)
45
45
53
52
51
50
49
48
47
46
54
44
43
42
41
40
39
38
37
63
63
71
71
70
69
69
68
67
67
66
65
64
64
36
62
61
60
59
58
58
57
56
56
55
9
17
16
16
15
15
15
15
15
15
14
13
13
12
11
10
18
8
7
6
6
6
6
6
6
6
6
5
4
3
2
1
27
35
34
33
32
31
30
29
28
26
26
26
26
26
25
25
24
23
23
23
23
23
23
23
22
22
22
22
22
21
20
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 175-03-C1002 | 1***2 | Radiator assy, D-type | |
| 1 | 1***1 | Tank upper | |
| 2 | 1***2 | Нагнетательный клапан | |
| 3 | 0***5 | Кольцо | |
| 4 | 1***0 | Фильтровальная сетка | |
| 5 | 0***5 | Болт | |
| 6 | 0***0 | Шайба | |
| 7 | 0***0 | Крышка бака | |
| 8 | 0***1 | Стопорное кольцо | |
| 9 | 0***8 | Фильтр | |
| 10 | 1***1 | Core, radiator D-type | |
| 11 | 1***3 | Tank, lower | |
| 12 | 1***0 | Plate | |
| 13 | 1***3 | Gasket | |
| 14 | 1***1 | Plate | |
| 15 | 0***0 | Болт | |
| 16 | 1***0 | Plate | |
| 17 | 1***0 | Plate | |
| 18 | 0***5 | Болт | |
| 19 | 0***2 | Шайба | |
| 20 | 1***1 | Bracket | |
| 21 | 1***1 | Vibroshock assy | |
| 22 | 0***5 | Болт | |
| 23 | 0***2 | Шайба | |
| 24 | 0***0 | Болт | |
| 25 | 0***8 | Гайка | |
| 26 | 0***0 | Шайба | |
| 27 | 1***1 | Bracket | |
| 28 | 1***0 | Прижимная пластина | |
| 29 | 0***5 | Болт | |
| 30 | 1***0 | Прокладка | |
| 31 | 1***1 | Vibroshock assy | |
| 32 | 0***5 | Болт | |
| 33 | 0***5 | Болт | |
| 34 | 0***5 | Уплотнительная шайба | |
| 35 | 1***2 | Bracket | |
| 36 | 1***0 | Bracket | |
| 37 | 1***0 | Bracket | |
| 38 | 0***5 | Bolt | |
| 39 | 1***0 | Collar | |
| 40 | 1***0 | Shim | |
| 41 | 1***0 | Gasket | |
| 42 | 1***0 | Tube, inlet | |
| 43 | 0***8 | Заглушка | |
| 44 | 0***0 | Болт | |
| 45 | 0***6 | Рессорная шайба | |
| 46 | 1***0 | Bracket | |
| 47 | 1***0 | Hose | |
| 48 | 0***9 | Хомут | |
| 49 | 1***1 | Gasket | |
| 50 | 1***0 | Tube | |
| 51 | 0***5 | Конусная заглушка | |
| 52 | 1***0 | Hose | |
| 53 | 0***9 | Зажим трубы | |
| 54 | 0***5 | Болт | |
| 55 | 1***1 | Valve, drain | |
| 56 | 0***0 | Железная проволока 19# | |
| 57 | 1***0 | Hose | |
| 58 | 0***6 | Clamp, hose | |
| 59 | 1***A | Clip | |
| 60 | 1***0 | Hose | |
| 61 | 1***1 | Tube | |
| 62 | 1***0 | Gasket | |
| 63 | 1***0 | Nipple | |
| 64 | 0***7 | Зажим | |
| 65 | 1***0 | Hose | |
| 66 | 1***0 | Clip | |
| 67 | 0***0 | Болт | |
| 68 | 0***0 | Болт | |
| 69 | 1***0 | Зажим | |
| 70 | 1***1 | Труба | |
| 71 | 1***0 | Seal |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
