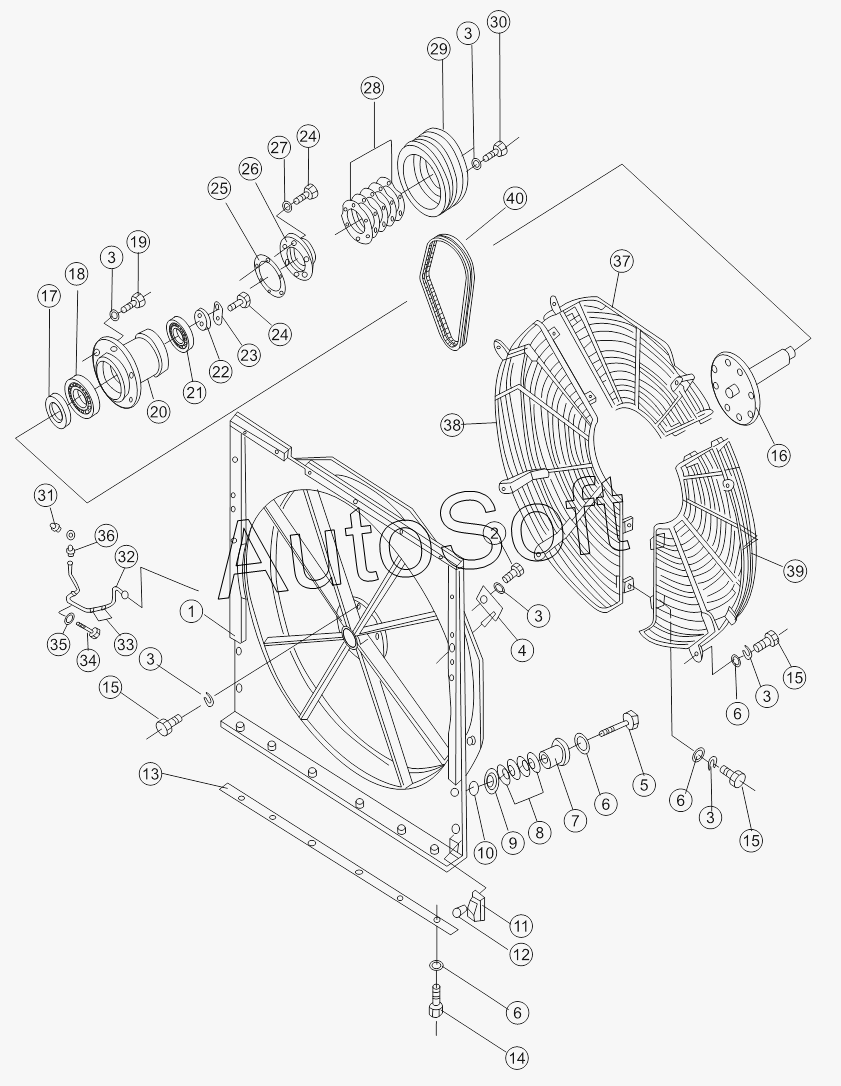

Каталог запасных частей к технике: Shantui SD32 (вариант) (2011). RADIATOR FAN GUARD AND NET
/16.gif)
1
2
3
3
3
3
3
3
4
5
6
6
6
6
7
8
9
10
11
12
13
14
15
15
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 175-03-C1002 | 1***2 | Radiator assy, D-type | |
| 1 | 1***2 | guard | |
| 2 | 0***0 | Болт | |
| 3 | 0***6 | Рессорная шайба | |
| 4 | 1***A | Pin | |
| 5 | 0***5 | Болт | |
| 6 | 0***2 | Шайба | |
| 7 | 1***2 | collar | |
| 8 | 1***0 | Рессора | |
| 9 | 0***0 | Шайба | |
| 10 | 1***0 | Ring | |
| 11 | 1***0 | gasket | |
| 12 | 0***0 | Болт | |
| 13 | 1***0 | plate | |
| 14 | 0***5 | Болт | |
| 15 | 0***5 | Болт | |
| 16 | 1***1 | shaft | |
| 17 | 0***0 | Oil seal | |
| 18 | G***4 | Deep groove ball bearings | |
| 19 | 0***0 | Болт | |
| 20 | 1***0 | drum, bearing | |
| 21 | G***4 | Deep groove ball bearings | |
| 22 | 1***2 | Ring, snap | |
| 23 | 1***1 | Shim, lock | |
| 24 | 0***0 | Болт | |
| 25 | 1***0 | gasket | |
| 26 | 1***0 | cover | |
| 27 | 0***0 | Шайба | |
| 28 | 1***0 | Shim | |
| 29 | 1***0 | pully belt | |
| 30 | 0***0 | Болт | |
| 31 | 0***1 | Масленка | |
| 32 | 1***0 | Tube | |
| 33 | 5***0 | Clip | |
| 34 | 0***6 | Болт | |
| 35 | 0***3 | Шайба | |
| 36 | 0***0 | Nipple | |
| 37 | 1***0 | net | |
| 38 | 1***1 | net | |
| 39 | 1***1 | net | |
| 40 | 0***9 | fan belt |
