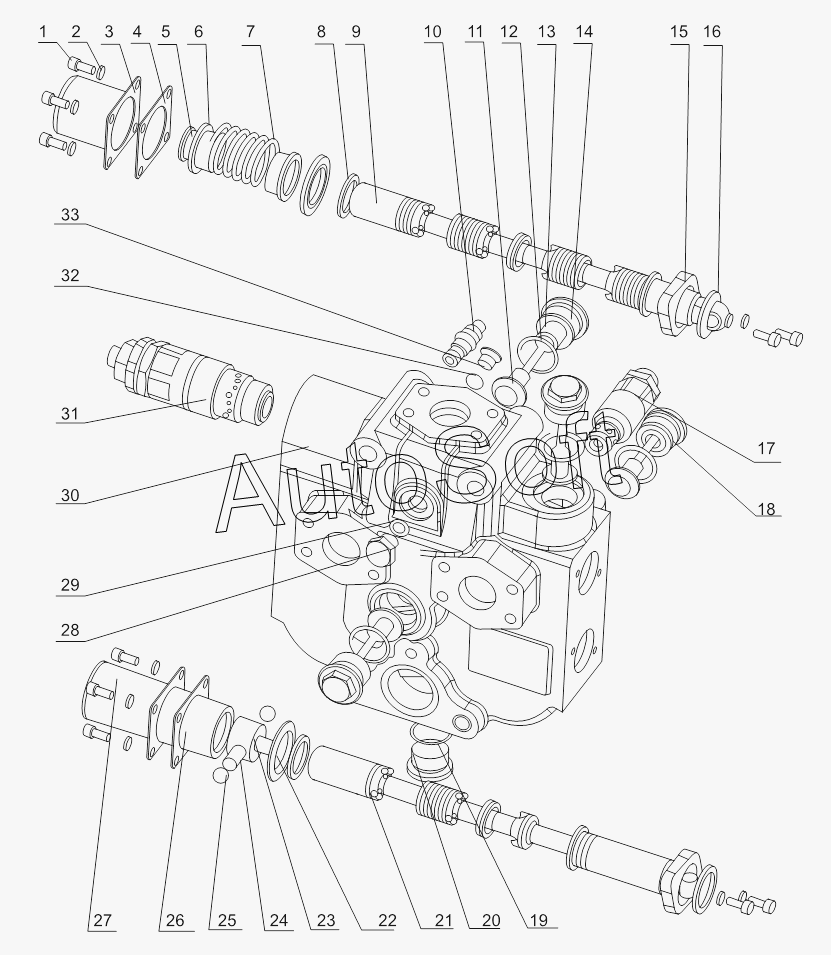

Каталог запасных частей к технике: Shantui SL-50W (2013). MULTIPLE UNIT VALVE JDF32
26
18
19
20
21
22
23
24
25
17
27
28
29
30
31
32
33
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Screw | |
| 2 | 3***0 | Spring washer | |
| 3 | 2***5 | Bucket end cover | |
| 4 | 2***9 | Paper gasket | |
| 5 | 2***6 | Limit plug | |
| 6 | 2***7 | Spring seat | |
| 7 | 2***8 | Release spring | |
| 8 | 2***3 | Seal ring | |
| 9 | 2***2 | Bucket valve rod | |
| 10 | 3***4 | Overload slippage valve | |
| 11 | 2***9 | Check- valve core | |
| 12 | 3***7 | O-ring | |
| 13 | 2***8 | Spring | |
| 14 | 2***6 | Check- valve seat 1 | |
| 15 | 2***5 | Dustband seat | |
| 16 | 3***2 | Dustband | |
| 17 | 3***3 | Overload valve | |
| 18 | 2***0 | Check-valve seat 2 | |
| 19 | 3***1 | O-ring | |
| 20 | 2***4 | Plug | |
| 21 | 2***3 | Valve rod,movable arm | |
| 22 | 2***3 | Locating gasket | |
| 23 | 2***3 | Locating seat | |
| 24 | 2***2 | Locating spring | |
| 25 | 3***4 | Steel ball | |
| 26 | 2***2 | Locating sleeve | |
| 27 | 2***1 | End cover,movable arm | |
| 28 | 2***3 | Plug | |
| 29 | 3***4 | O-ring | |
| 30 | 2***8 | Valve body | |
| 31 | 3***1 | Safety valve | |
| 32 | 3***7 | O-ring | |
| 33 | 2***6 | Plug |
