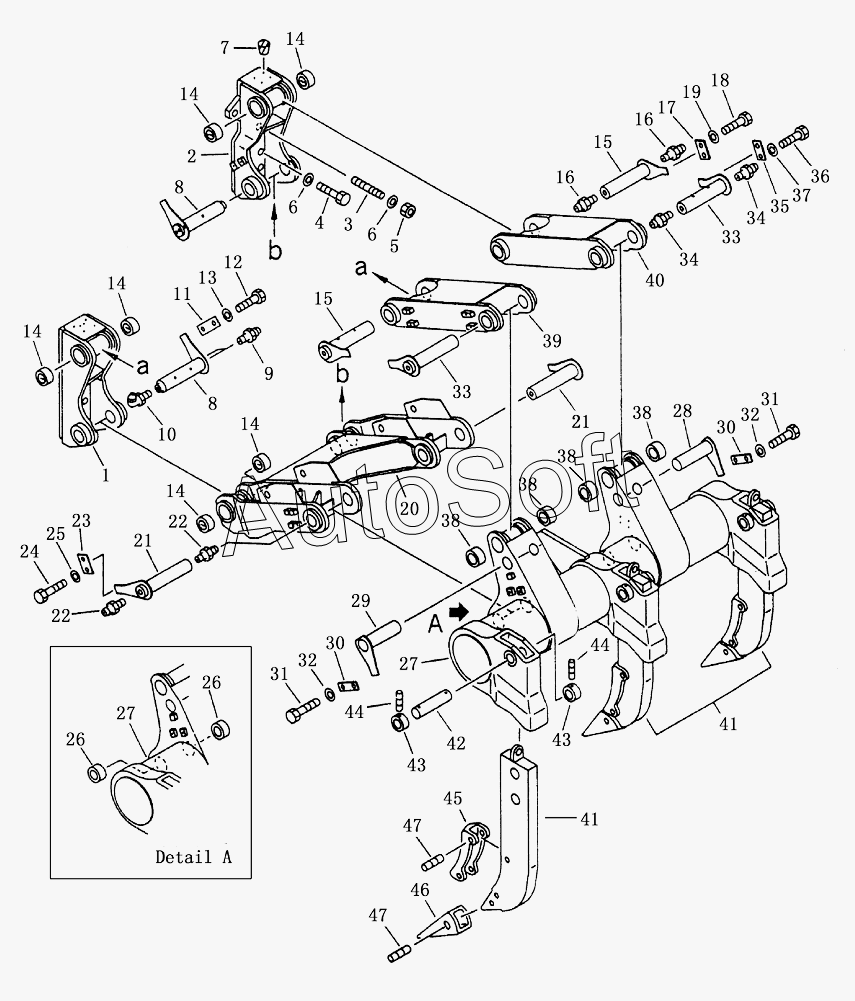

Каталог запасных частей к технике: Shantui SD23 (вариант) (2013). THREE SHANK RIPPER
/123.gif)
36
25
26
26
27
27
28
29
30
30
31
31
32
32
33
33
34
34
35
24
37
38
38
38
38
39
40
41
41
42
43
43
44
44
45
46
47
47
13
2
3
4
5
6
6
7
8
8
9
10
11
12
1
14
14
14
14
14
14
15
15
16
16
17
18
19
20
21
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Держатель | |
| 2 | 1***4 | Держатель | |
| 3 | 1***1 | Двойной болт | |
| 4 | 0***0 | Болт | |
| 5 | 0***6 | Гайка | |
| 6 | 0***0 | Шайба | |
| 7 | 0***0 | Заглушка | |
| 8 | 1***3 | Палец | |
| 9 | 0***1 | Масленка | |
| 10 | 0***1 | Масленка | |
| 11 | 1***0 | Пластина | |
| 12 | 0***5 | bolt | |
| 13 | 0***5 | Шайба | |
| 14 | 1***4 | bushing | |
| 15 | 1***2 | Палец | |
| 16 | 0***1 | Масленка | |
| 17 | 1***0 | plate | |
| 18 | 0***5 | Болт | |
| 19 | 0***5 | Шайба | |
| 20 | 1***8 | linkage | |
| 21 | 1***1 | Палец | |
| 22 | 0***1 | Масленка | |
| 23 | 1***0 | Пластина | |
| 24 | 0***5 | Bolt | |
| 25 | 0***5 | Шайба | |
| 26 | 1***4 | bushing | |
| 27 | 1***8 | beam | |
| 28 | 1***1 | pin | |
| 29 | 1***1 | pin | |
| 30 | 1***0 | Пластина | |
| 31 | 0***5 | Болт | |
| 32 | 0***5 | Шайба | |
| 33 | 1***2 | Палец | |
| 34 | 0***1 | Масленка | |
| 35 | 1***0 | Пластина | |
| 36 | 0***5 | Болт | |
| 37 | 0***5 | Шайба | |
| 38 | 1***4 | bushing | |
| 39 | 1***4 | link L.H. | |
| 40 | 1***4 | link R.H. | |
| 41 | 1***9 | Стержень рыхлителя | |
| 42 | 1***0 | Штифт | |
| 43 | 1***0 | Кольцо | |
| 44 | 0***9 | Штифт | |
| 45 | 1***0 | Защитная пластина | |
| 46 | 1***0 | Острие зубца | |
| 47 | 0***8 | Распорная втулка |
