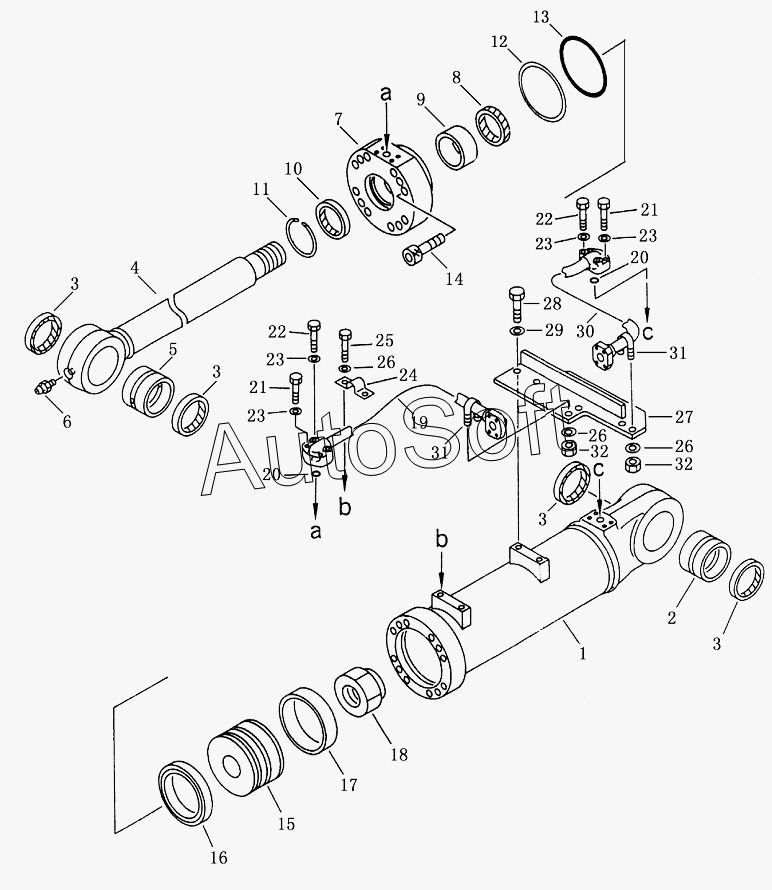

Каталог запасных частей к технике: Shantui SD23 (вариант) (2013). THREE SHANK RIPPERRIPPER CYLINDER
/124.gif)
26
26
26
18
19
19
20
20
21
21
22
22
23
23
23
23
24
25
17
27
27
28
29
30
30
31
31
32
32
8
1
2
3
3
3
3
4
5
6
7
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 154-63-02081 | 1***1 | ripper cylinder ass'y | |
| 154-63-X2081 | 1***1 | Ripper cylinder l.h | |
| 154-63-X2091 | 1***1 | Ripper cylinder r.h | |
| 1 | 1***1 | cylinder | |
| 2 | 1***0 | Втулка | |
| 3 | 0***5 | Пылеулавливающее кольцо | |
| 4 | 1***1 | rod | |
| 5 | 1***0 | Втулка | |
| 6 | 0***0 | Масленка | |
| 7 | 7***0 | head cylinder | |
| 8 | 7***1 | pасking rоd | |
| 9 | 0***0 | bushing | |
| 10 | 1***0 | sеаl dust | |
| 11 | 0***4 | ring snap | |
| 12 | 0***6 | ring back-up | |
| 13 | 0***5 | 0-ring | |
| 14 | 0***5 | bolt | |
| 15 | 7***0 | piston | |
| 16 | 7***0 | ring piston | |
| 17 | 0***5 | ring near | |
| 18 | 0***2 | nut | |
| 19 | 1***1 | tube L. H. | |
| 19 | 1***1 | tube R. H. | |
| 20 | 0***5 | Кольцо | |
| 21 | 0***5 | Болт | |
| 22 | 0***5 | Болт | |
| 23 | 0***3 | Шайба | |
| 24 | 0***8 | clamp | |
| 25 | 0***0 | Болт | |
| 26 | 0***2 | Шайба | |
| 27 | 7***1 | bracket R. H. | |
| 27 | 7***1 | bracket L. H. | |
| 28 | 0***0 | Болт | |
| 29 | 0***2 | Шайба | |
| 30 | 1***1 | tube L. H. | |
| 30 | 1***1 | tube R. H. | |
| 31 | 0***6 | clip | |
| 32 | 0***1 | Гайка |
