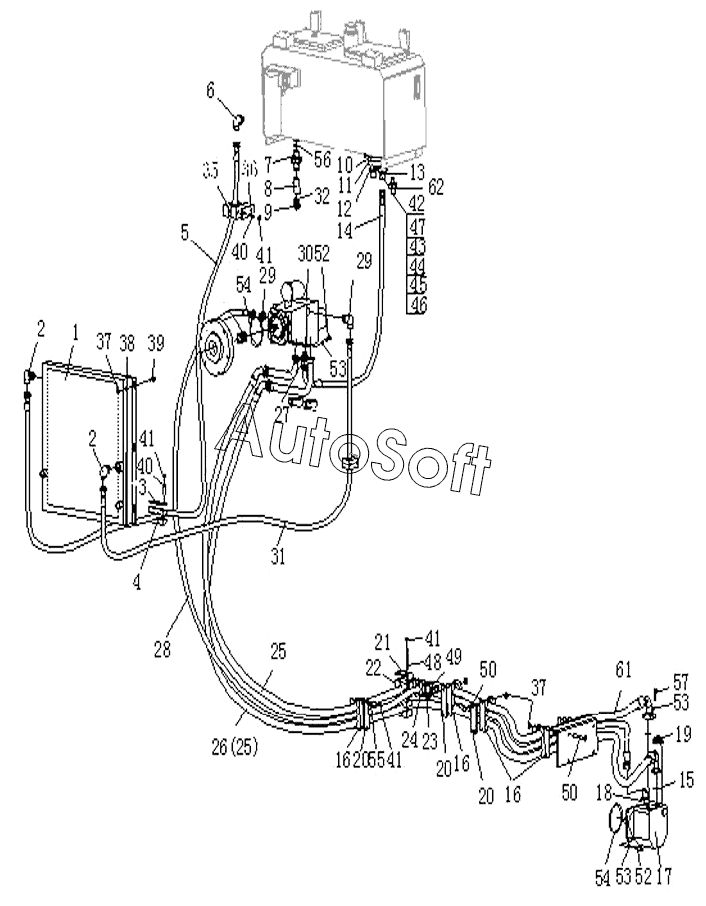

Каталог запасных частей к технике: Shantui Каток SR20M (2014). HYDRAULIC VIBRATORY SYSTEM (CUMMINS)
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
18
19
20
20
20
21
22
23
24
25
25
26
27
28
29
29
30
31
32
35
36
37
37
38
39
40
40
41
41
41
41
42
43
44
45
46
47
48
49
50
50
52
52
53
53
53
54
54
55
56
57
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Oil cooler | |
| 2 | 2***1 | Nipple | |
| 3 | 2***0 | Plate | |
| 4 | 2***1 | Rubber plate | |
| 5 | 2***4 | Hose assy | |
| 6 | 2***7 | Adapter | |
| 7 | 2***5 | Adapter | |
| 8 | 2***0 | Valve | |
| 9 | 2***6 | Plug | |
| 10 | 2***0 | Oil filter | |
| 11 | 2***8 | Flange | |
| 12 | 2***9 | Flange | |
| 13 | 2***0 | Adapter | |
| 14 | 2***1 | Hose | |
| 15 | 0***2 | Кольцо | |
| 16 | 2***2 | Rubber-plate | |
| 17 | 2***0 | Vibration motor | |
| 18 | 2***2 | Adapter | |
| 19 | 2***1 | Flange | |
| 20 | 2***3 | Plate | |
| 21 | 2***4 | Plate | |
| 22 | 2***5 | Rubber-plate | |
| 23 | 2***6 | Plate | |
| 24 | 2***7 | Rubber plate | |
| 25 | 2***1 | Hose assy | |
| 26 | 2***9 | Hose assy | |
| 27 | 2***9 | Adapter | |
| 28 | 2***0 | Hose assy | |
| 29 | 2***8 | Adapter | |
| 30 | 2***0 | Vibration and steering pump | |
| 31 | 2***3 | Hose assy | |
| 32 | 2***7 | Washer | |
| 35 | 2***3 | Rubber plate | |
| 36 | 2***4 | Plate | |
| 37 | 0***8 | Гайка | |
| 38 | 0***2 | Шайба | |
| 39 | 0***5 | Болт | |
| 40 | 0***0 | Double end bolt | |
| 41 | 0***8 | Гайка | |
| 42 | 0***3 | Прокладка | |
| 43 | 0***6 | Болт | |
| 44 | 0***0 | Болт | |
| 45 | 0***3 | Шайба | |
| 46 | 0***0 | O-ring | |
| 47 | 0***5 | Кольцо круглого сечения | |
| 48 | 0***5 | Double end bolt | |
| 49 | 0***5 | Bolt | |
| 50 | 0***5 | Болт | |
| 52 | 0***5 | Болт | |
| 53 | 0***2 | Шайба | |
| 54 | 0***5 | O-ring | |
| 55 | 0***5 | Double end bolt | |
| 56 | 0***6 | Уплотнительная прокладка | |
| 57 | 0***4 | Bolt | |
| 61 | 2***4 | Protect ring | |
| 62 | 2***6 | Adapter |
