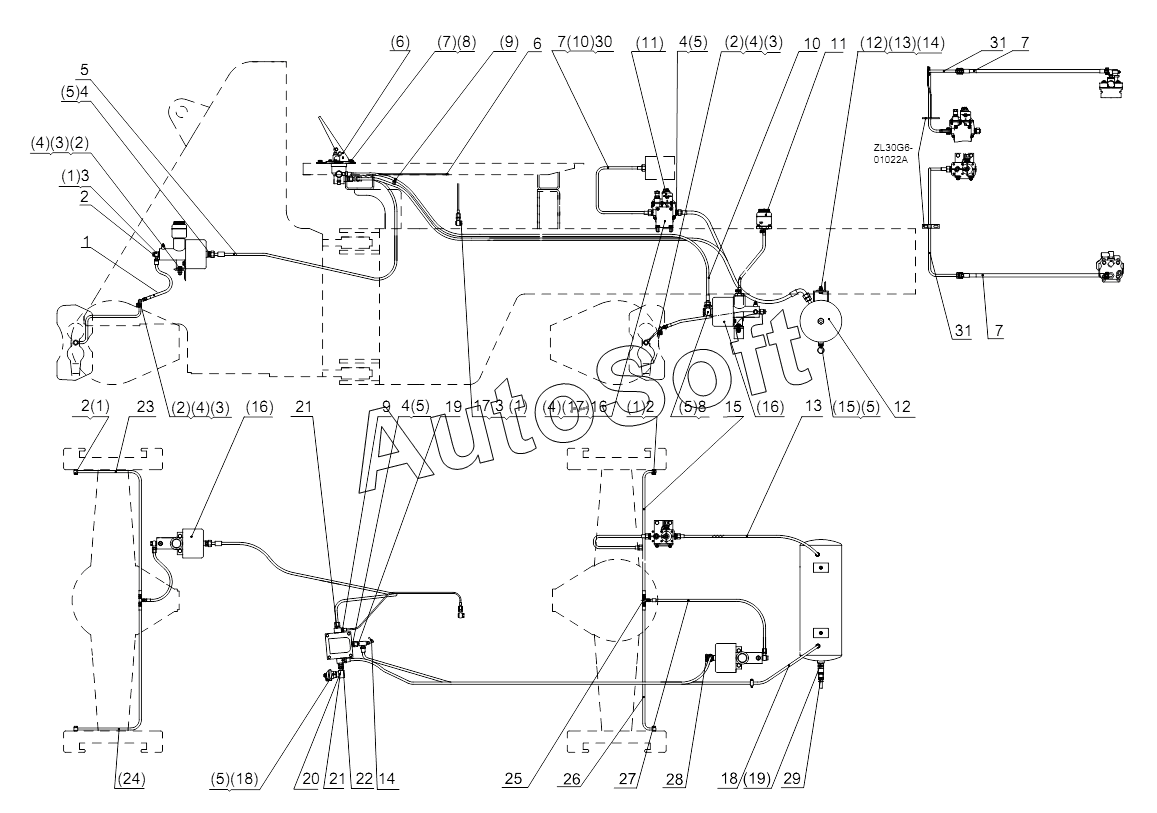

Каталог запасных частей к технике: Shantui SL-30W (2010). Travelling crane brake system
1
2
2
2
3
3
4
4
4
5
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
31
(1)
(1)
(1)
(1)
(2)
(2)
(2)
(3)
(3)
(3)
(4)
(4)
(4)
(4)
(5)
(5)
(5)
(5)
(5)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
(13)
(14)
(15)
(16)
(16)
(17)
(18)
(19)
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| (1) | J***7 | Washer | |
| (10) | J***7 | Washer | |
| (11) | S***2 | Group valve | |
| (12) | G***6 | Nut | |
| (13) | G***7 | Washer | |
| (14) | G***6 | Bolt | |
| (15) | S***2 | Manually controlled drain valve | |
| (16) | Z***A | Air boosting pump | |
| (17) | G***6 | Bolt | |
| (18) | J***1 | Brake lamp switch | |
| (19) | S***m | Pneumatic fast joint | |
| (2) | G***6 | Bolt | |
| (3) | G***6 | nut | |
| (4) | G***7 | Washer | |
| (5) | J***7 | Washer | |
| (6) | Х***2 | Air brake valve | |
| (7) | G***6 | Bolt | |
| (8) | G***7 | Washer | |
| (9) | Z***8 | Clip | |
| 1 | D***1 | Pipe, front alxe brake | |
| 10 | D***0 | Air inlet hose | |
| 11 | D***1 | Oil-nipple assembly | |
| 12 | D***A | Air reservoir assembly | |
| 13 | D***3 | Air inlet hose | |
| 14 | D***4 | Air inlet hose | |
| 15 | D***5 | Oil pipe, rear alxe right brake | |
| 16 | D***6 | Fixing bracket | |
| 17 | D***7 | Articulation bolt | |
| 18 | D***A | Air inlet pipe | |
| 19 | D***9 | T-connector | |
| 2 | D***2 | Articulation bolt | |
| 20 | Z***A | Joint | |
| 21 | Z***3 | Joint | |
| 22 | Z***4 | Joint | |
| 23 | D***3 | Oil pipe, front alxe right brake | |
| 24 | D***4 | Oil pipe, front alxe left brake | |
| 25 | D***9 | T-connector | |
| 26 | D***0 | Oil pipe , rear alxe brake | |
| 27 | D***1 | Oil pipe, rear alxe inlet | |
| 28 | D***2 | Link bolt | |
| 29 | D***3 | Air inflating device | |
| 3 | D***3 | Fitting | |
| 30 | D***7 | Air outlet pipe | |
| 31 | Z***A | Air hose assembly | |
| 4 | D***4 | Fitting | |
| 5 | D***A | Air inlet hose | |
| 6 | D***6 | Air hose | |
| 7 | D***7 | Air outlet pipe | |
| 8 | D***8 | Link joint | |
| 9 | D***8 | Fitting |
