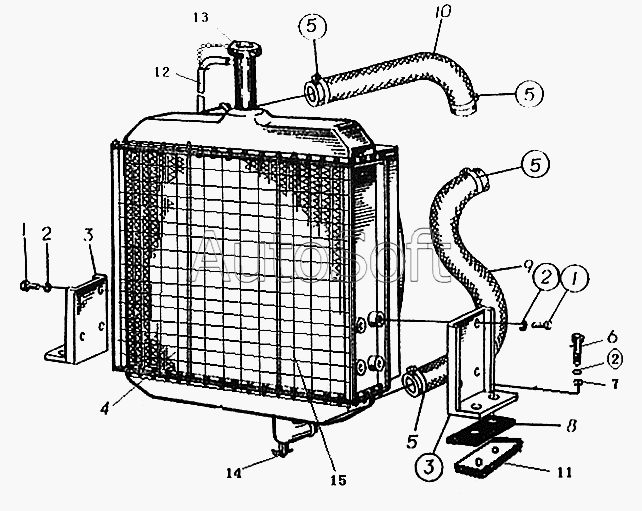

Каталог запасных частей к технике: Xiamen XZ636 (2008). Установка радиатора
1
1
2
2
2
3
3
4
5
5
5
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***5 | Болт М12х25 GB5781-86 | |
| 2 | B***3 | Шайба 12 GB95-85 | |
| 3 | W***1 | Кронштейн | |
| 4 | W***0 | Радиатор воды и масла | |
| 5 | B***0 | Зажим d60 | |
| 6 | B***0 | Болт М12х50 GB5783-86 | |
| 7 | B***0 | Шайба 12 | |
| 8 | W***2 | Прокладка радиатора | |
| 9 | W***3 | Нижняя труба охлаждения | |
| 10 | W***1 | Верхняя труба охлаждения | |
| 11 | W***1 | Установочная платформа радиатора | |
| 12 | W***2 | Водосливная труба | |
| 13 | W***3 | Крышка | |
| 14 | W***4 | Пробка сливного отверстия | |
| 15 | W***4 | Пробка сливного отверстия |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
