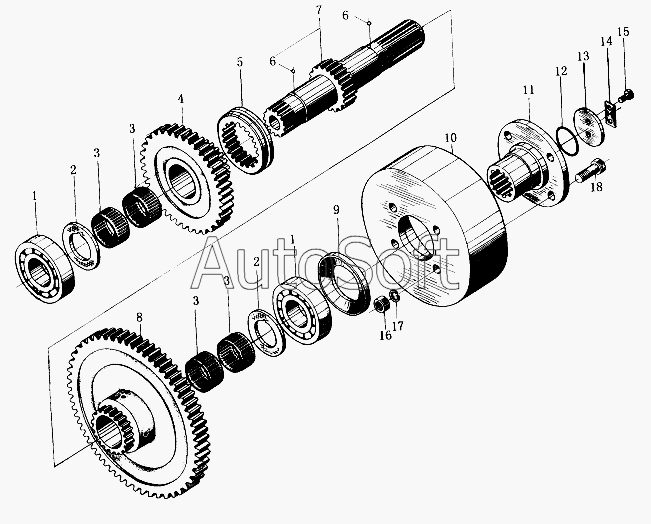

Каталог запасных частей к технике: Xiamen XZ636 (2008). Установка переднего выходного вала
9
18
17
16
15
14
13
12
11
10
1
1
8
8
7
6
6
5
4
4
3
3
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***0 | Роликовый подшипник 310 GB/T276-1989 | |
| 2 | Z***A | Упорное кольцо | |
| 3 | B***0 | Скользящий подшипник | |
| 4 | Z***9 | Шестерня (Z=42) | |
| 4 | Z***1 | Прокладка (Z=36) | |
| 5 | Z***9 | Скользящая муфта | |
| 6 | B***4 | Стальной ролик 4 GB/T308-1989 | |
| 7 | Z***A | Передний выходной вал | |
| 8 | Z***1 | Шестерня (Z=62) | |
| 8 | Z***1 | Прокладка (для вала низкой скорости) (Z=56) | |
| 9 | Z***0 | Пылезащитный чехол | |
| 10 | Z***9 | Ручной тормоз барабана | |
| 11 | Z***3 | Фланец, выходной вал | |
| 12 | B***2 | "О"-кольцо 52х5,7 | |
| 13 | Z***8 | Нажимной диск | |
| 14 | Z***7 | Стопорная прокладка | |
| 15 | B***5 | Болт М10х25 GB/T5783-1986 | |
| 16 | B***0 | Гайка М14 GB/T6175-1986 | |
| 17 | B***3 | Пружинная шайба 14 GB/T93-1987 | |
| 18 | B***0 | Болт M14х40 GB/T5783-1986 |
