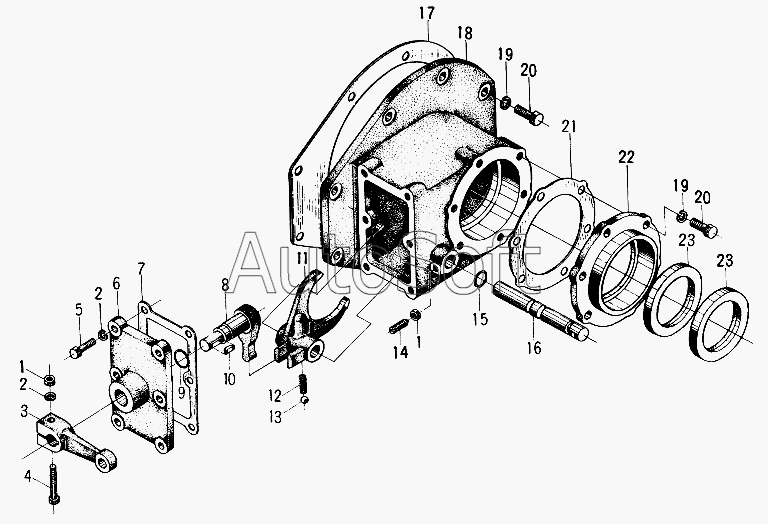

Каталог запасных частей к технике: Xiamen XZ636 (2008). Вилочный механизм
12
23
23
22
21
20
20
19
19
18
17
16
15
14
13
1
1
11
10
9
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***0 | Гайка M8 | |
| 2 | B***3 | Шайба 8 GB93-87 | |
| 3 | Z***3 | Балансир | |
| 4 | B***5 | Болт М8х45 GB/T5782-1986 | |
| 5 | B***5 | Болт М8х25 GB/T5783-1986 | |
| 6 | Z***1 | Боковая крышка | |
| 7 | Z***4 | Прокладка | |
| 8 | Z***2 | Прут | |
| 9 | B***0 | "О"-кольцо 20х2,5 | |
| 10 | B***2 | Шпонка 6х22 GB/T1099-1979 | |
| 11 | Z***6 | Вилка | |
| 12 | Z***5 | Пружина (D=1,6) | |
| 13 | B***0 | Стальной ролик GB/T308-1989 | |
| 14 | B***5 | Установочный винт М8х25 GB/T71-1985 | |
| 15 | B***8 | "О"-кольцо 18х2,5 | |
| 16 | Z***0 | Вилочный вал | |
| 17 | Z***8 | Прокладка 0,5 | |
| 18 | Z***1 | Корпус вилочного механизма | |
| 19 | B***3 | Пружинная шайба 10 GB93-87 | |
| 20 | B***5 | Болт М10х25 GB/T5783-1986 | |
| 21 | Z***4 | Прокладка 0,5 | |
| 22 | Z***2 | Крышка сальника, задний выходной вал | |
| 23 | B***2 | Сальник 65х90х12 |
