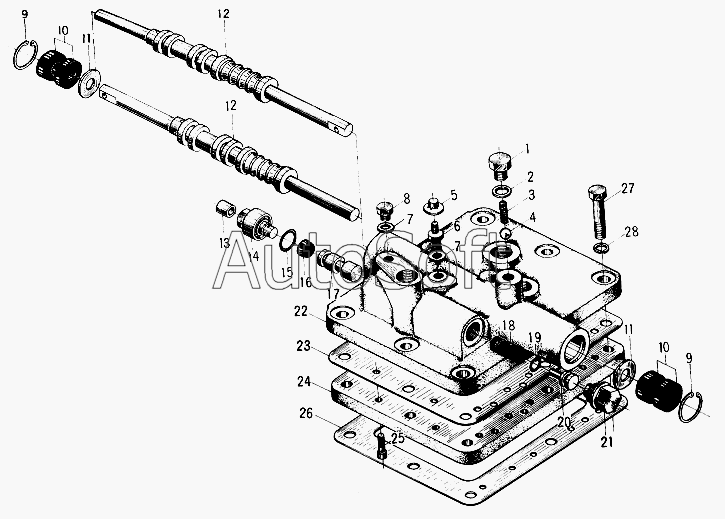

Каталог запасных частей к технике: Xiamen XZ636 (2008). Установка контрольного клапана
1
2
3
4
5
6
7
7
8
9
9
10
10
11
11
12
12
12
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z***1 | Винт | |
| 2 | Z***3 | Шайба | |
| 3 | Z***2 | Пружина | |
| 4 | B***0 | Стальной ролик 10 GB/T308-1989 | |
| 5 | Z***3 | Пылезащитная крышка (D=10) | |
| 6 | Z***0 | Штуцер измерения давления | |
| 7 | Z***9 | Шайба | |
| 8 | B***1 | Заглушка М10х1-6h | |
| 9 | B***2 | Упорное кольцо отверстия 30 GB/T893.2-1986 | |
| 10 | B***0 | Сальник 14х30х10 | |
| 11 | Z***0 | Регулировочная шайба | |
| 12 | Z***9 | Контрольный скользящий клапан | |
| 12 | Z***2 | Контрольный скользящий клапан | |
| 13 | Z***2 | Пылезащитное устройство (D=10) | |
| 14 | Z***5 | Заглушка | |
| 15 | B***2 | "О"-кольцо 22х2,5 | |
| 16 | Z***6 | Крышка | |
| 17 | Z***7 | Тормозной скользящий клапан | |
| 18 | Z***8 | Пружина | |
| 18 | Z***8 | Пружина | |
| 19 | B***6 | "О"-кольцо 16х2 | |
| 20 | Z***9 | Гнездо пружины | |
| 21 | Z***1 | Заглушка | |
| 22 | Z***7 | Корпус клапана | |
| 23 | Z***0 | Прокладка 0,5 | |
| 24 | Z***8 | Нижняя пластина | |
| 25 | B***6 | Головка торцового ключа винта с головкой М6х16 GB/T70-1985 | |
| 26 | Z***4 | Прокладка | |
| 27 | B***5 | Болт М10х45 GB/T5783-1986 | |
| 28 | B***0 | Шайба 10 GB/T93-1987 |
