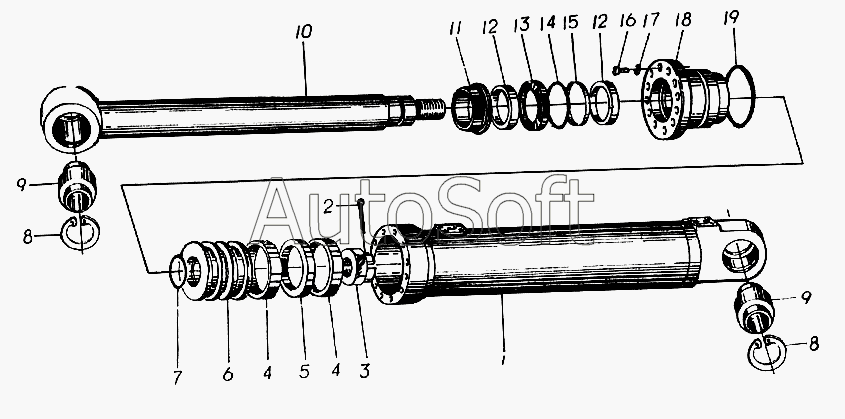

Каталог запасных частей к технике: Xiamen XZ636 (2008). Установка цилиндра управления
11
19
18
17
16
15
14
13
12
12
1
10
9
9
8
8
7
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| B6360504401 | B***1 | Уплотнение | |
| 1 | W***1 | Блок цилиндра | |
| 2 | W***2 | Шплинт | |
| 3 | W***3 | Штифт | |
| 4 | W***4 | Опорное кольцо | |
| 5 | W***5 | Прокладка | |
| 6 | W***6 | Поршень | |
| 7 | W***7 | "О"-кольцо | |
| 8 | B***2 | Упорное кольцо 90 GB893-76 | |
| 9 | W***1 | Соединительный подшипник GЕ60ЕS | |
| 10 | W***8 | Поршневой шток | |
| 11 | W***9 | Пыленепроницаемое кольцо | |
| 12 | W***0 | Опорное кольцо | |
| 13 | W***1 | Опорное кольцо | |
| 14 | W***2 | "О"-кольцо | |
| 15 | W***3 | Скользящее кольцо | |
| 16 | B***5 | Болт М16х45 GB5780-86 | |
| 17 | B***3 | Шайба 16 GB93-87 | |
| 18 | W***4 | Направляющая втулка | |
| 19 | W***5 | "О"-кольцо |
