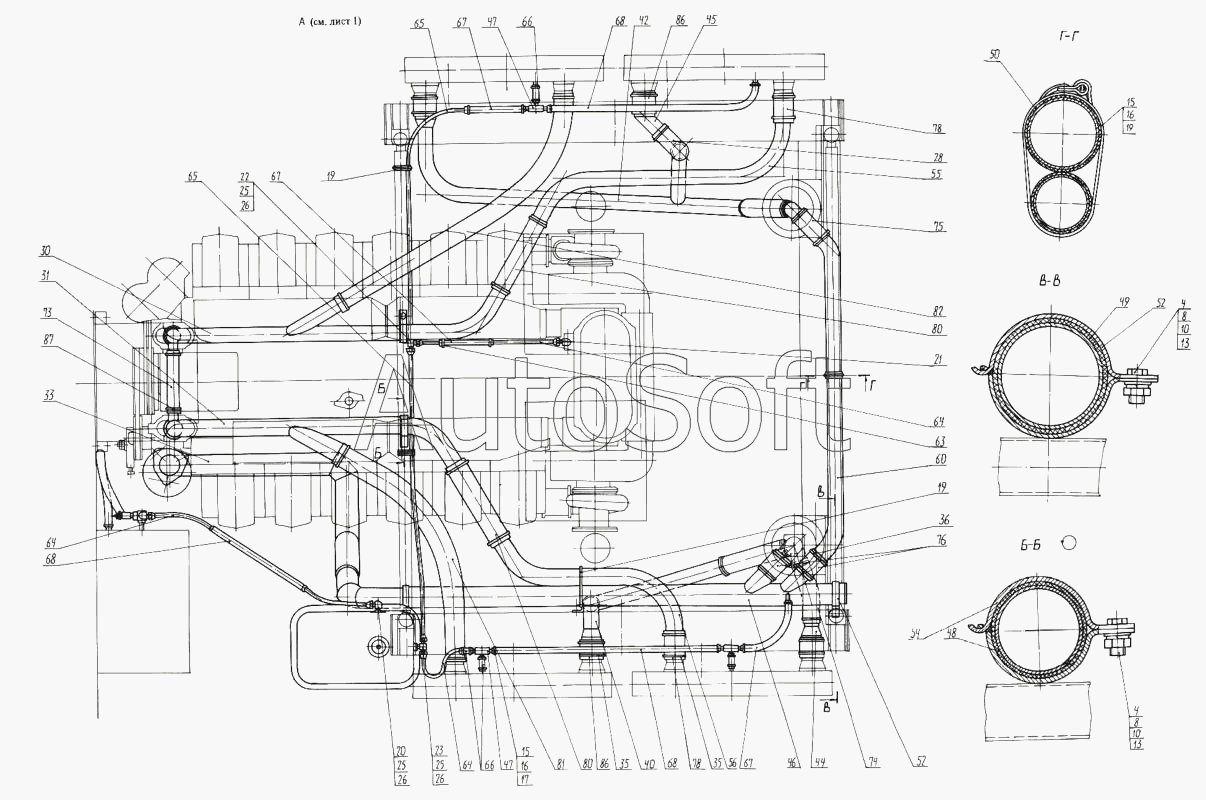

Каталог запасных частей к технике: КЗКТ-74281 (2000). Монтаж трубопроводов 7428-1303005-01
67
67
67
48
49
50
52
52
54
55
56
60
63
64
64
64
65
65
66
66
47
47
68
68
68
73
74
75
76
78
78
80
80
81
82
86
86
87
26
26
26
8
8
10
10
13
13
15
15
16
16
17
19
19
19
20
21
22
23
25
25
25
4
4
28
30
31
33
35
35
36
40
42
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4 | 2***9 | Болт М10-6gх20 | |
| 8 | 2***9 | Гайка М10 | |
| 10 | 2***9 | Шайба 10 | |
| 13 | 2***2 | Шайба 10Л | |
| 15 | 2***9 | Шплинт | |
| 16 | 2***9 | Пряжка | |
| 17 | 2***9 | Лента стяжная | |
| 19 | 2***9 | Лента стяжная | |
| 20 | 3***9 | Угольник К 3/8" | |
| 21 | 3***9 | Угольник 10-К1/4" | |
| 22 | 3***9 | Тройник | |
| 23 | 3***2 | Тройник 10х10 | |
| 25 | 4***П | Муфта 10 | |
| 26 | 5***9 | Гайка накидная | |
| 28 | 4***Б | Шланг соединительный угловой | |
| 30 | 7***4 | Труба отводящая правая | |
| 31 | 7***5 | Труба отводящая левая | |
| 33 | 7***2 | Труба водяного насоса | |
| 35 | 7***4 | Хомут | |
| 36 | 5***А | Хомут | |
| 40 | 7***0 | Труба сливная левая | |
| 42 | 7***0 | Труба сливная правая | |
| 44 | 7***0 | Патрубок радиатора нижний левый | |
| 45 | 7***0 | Патрубок радиатора правый нижний | |
| 46 | 7***0 | Труба отводящая | |
| 47 | 8***0 | Переходник | |
| 48 | 7***5 | Прокладка | |
| 49 | 7***6 | Прокладка | |
| 50 | 7***7 | Прокладка | |
| 52 | 7***4 | Кляммер | |
| 54 | 8***8 | Кляммер | |
| 55 | 7***3 | Труба | |
| 56 | 7***5 | Труба | |
| 60 | 7***5 | Труба промежуточная | |
| 63 | 7***0 | Трубка | |
| 64 | 7***2 | Трубка | |
| 65 | 7***5 | Трубка | |
| 66 | 7***9 | Шланг | |
| 67 | 7***0 | Шланг | |
| 68 | 7***1 | Шланг | |
| 73 | 7***8 | Шланг | |
| 74 | 7***5 | Шланг | |
| 75 | 7***6 | Шланг | |
| 76 | 7***7 | Шланг | |
| 78 | 7***9 | Шланг | |
| 80 | 7***0 | Шланг | |
| 81 | 7***1 | Шланг | |
| 82 | 7***2 | Шланг | |
| 86 | 7***0 | Шланг | |
| 87 | 5***Б | Хомут |
