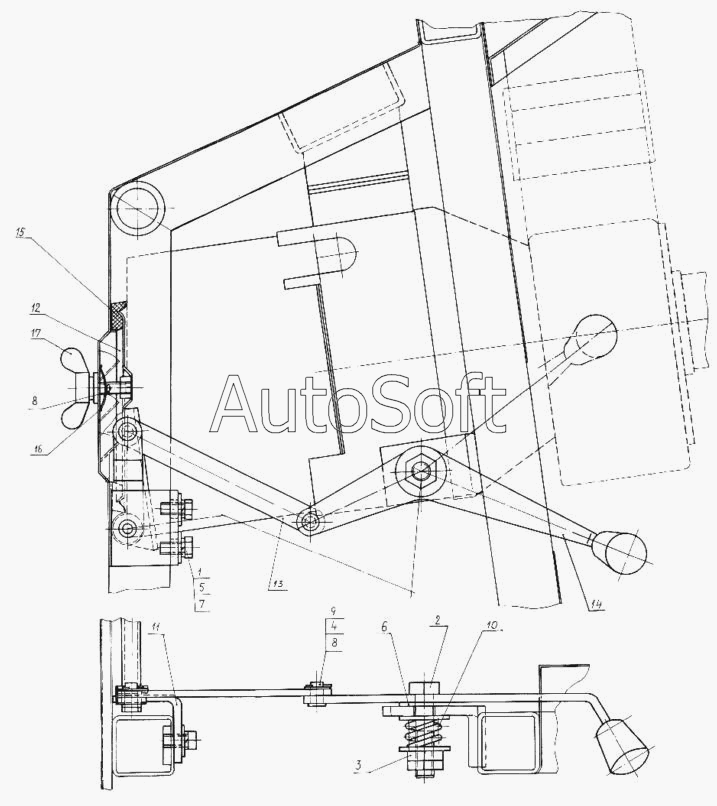

Каталог запасных частей к технике: КЗКТ-74281 (2000). Установка крышки вентиляционного люка 7427-5304008
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7427-5304008 | 7***8 | Установка крышки люка | |
| 1 | 2***9 | Болт М8-6gх25 | |
| 2 | 2***9 | Болт М12-6gх55 | |
| 3 | 2***9 | Гайка М12-6Н | |
| 4 | 2***9 | Шайба 8 | |
| 5 | 2***9 | Шайба 8 | |
| 6 | 2***2 | Шайба 12 | |
| 7 | 2***2 | Шайба 8Т | |
| 8 | 2***9 | Шплинт 3,2х16 | |
| 9 | 2***9 | Палец 8х18 | |
| 10 | 5***9 | Пружина | |
| 11 | 7***2 | Кронштейн | |
| 12 | 7***4 | Крышка | |
| 13 | 7***4 | Плечо рычага | |
| 14 | 7***6 | Рычаг | |
| 15 | 7***0 | Уплотнитель | |
| 16 | 7***2 | Пластина | |
| 17 | 7***4 | Барашек люка |
