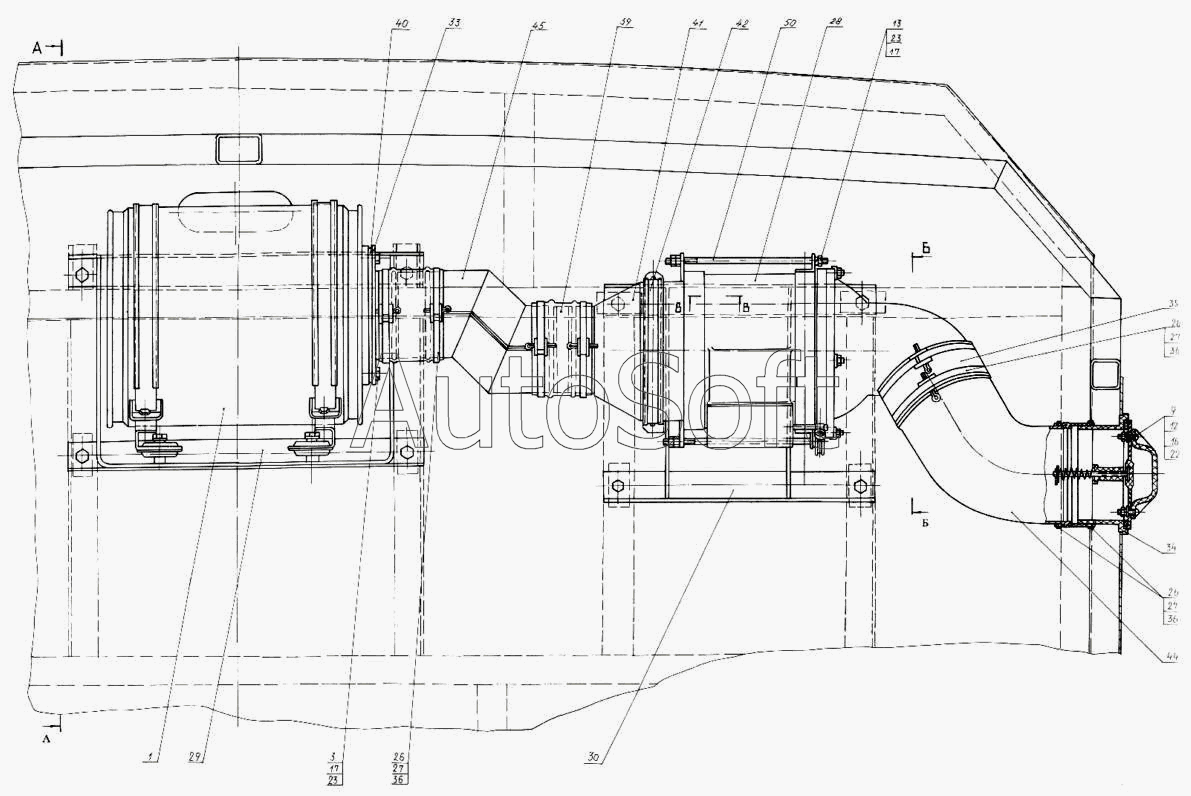

Каталог запасных частей к технике: КЗКТ-74281 (2000). Фильтровентиляционная установка (ФВУ) 7428-8038001-10
30
50
45
44
42
41
40
39
36
36
36
35
34
33
1
29
28
27
27
27
26
26
26
23
23
22
17
17
16
13
12
9
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7428-8038001-10 | 7***0 | Фильтровентиляционная установка (ФВУ) | |
| 1 | Ф***М | Фильтр-поглотитель | |
| 3 | 2***9 | Болт М8-6gх16 | |
| 9 | 2***9 | Винт М6-6gх20 | |
| 12 | 2***9 | Гайка М6-6Н | |
| 13 | 2***9 | Гайка М8-6Н | |
| 16 | 2***9 | Шайба 6 | |
| 17 | 2***9 | Шайба 8 | |
| 22 | 2***9 | Шайба 6Т | |
| 23 | 2***9 | Шайба 8Т | |
| 26 | 2***5 | Шплинт | |
| 27 | 2***9 | Пряжка | |
| 28 | 1***Б | Нагнетатель | |
| 29 | 7***0 | Кронштейн | |
| 30 | 7***6 | Кронштейн | |
| 33 | 5***8 | Патрубок | |
| 34 | 7***5 | Клапан | |
| 35 | 4***8 | Кольцо соединительное | |
| 36 | 4***0 | Лента стяжная | |
| 39 | 5***6 | Кольцо соединительное | |
| 40 | 5***8 | Прокладка | |
| 41 | 7***0 | Диффузор с приводом | |
| 42 | 7***0 | Хомут | |
| 44 | 7***0 | Воздуховод | |
| 45 | 7***0 | Воздуховод | |
| 50 | 5***4 | Стяжка |
