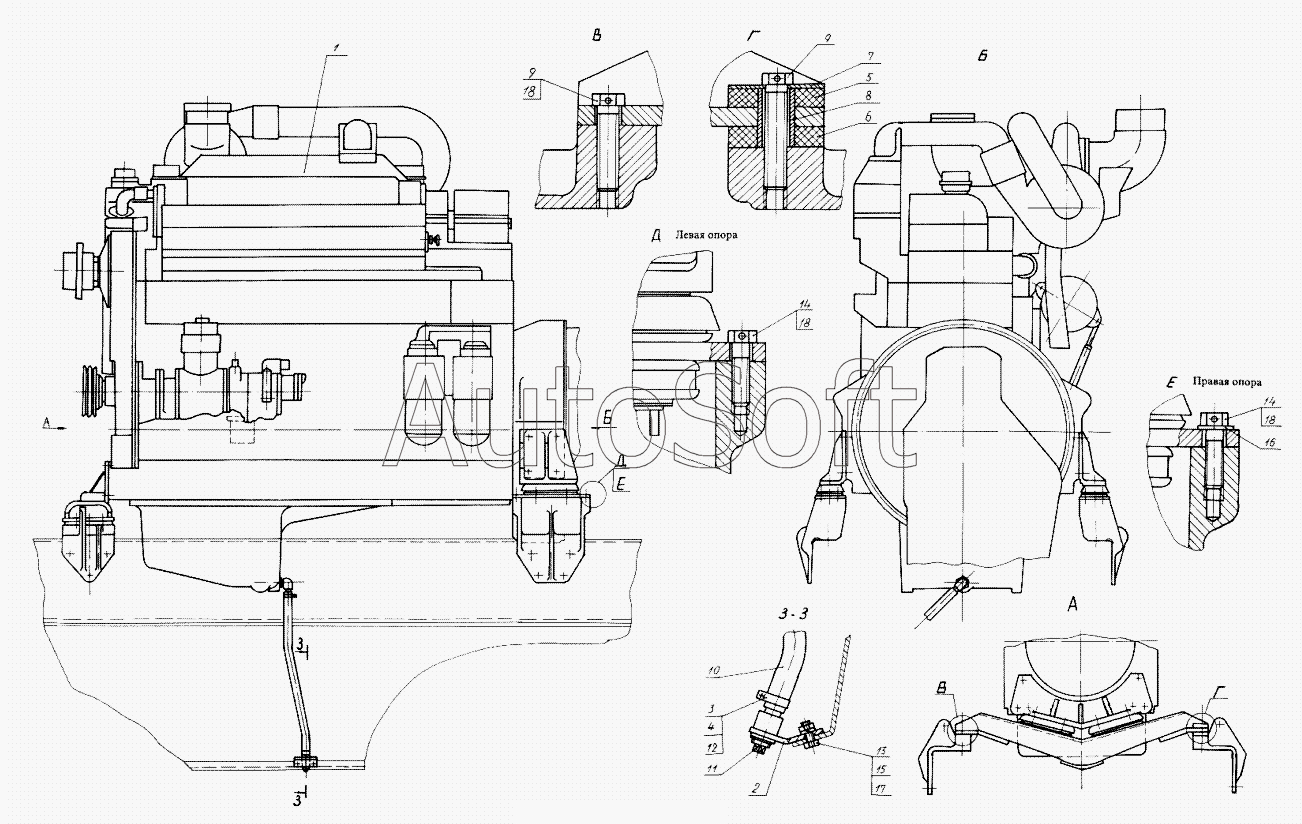

Каталог запасных частей к технике: КЗКТ-74281 (2000). Установка двигателя 7428-1001010-50
11
18
18
18
17
16
15
14
14
13
12
1
10
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7428-1001010-50 | 7***0 | Установка двигателя | |
| КТТА-19 | К***9 | Двигатель в состоянии поставки | |
| 1 | 7***0 | Двигатель в состоянии установки на шасси | |
| 2 | 5***0 | Кронштейн сливного шланга | |
| 3 | 3***0 | Винт М6х40 | |
| 4 | 3***2 | Гайка М6 | |
| 5 | 7***0 | Прокладка | |
| 6 | 7***1 | Прокладка | |
| 7 | 7***2 | Пластина | |
| 8 | 7***4 | Втулка распорная | |
| 9 | 7***5 | Болт М14х1,5-6gх65 | |
| 10 | 7***0 | Шланг | |
| 11 | 5***1 | Пробка К 3/4" | |
| 12 | 5***2 | Хомут | |
| 13 | 2***9 | Болт М10-6gх30 | |
| 14 | 2***9 | Болт 3М12-6gх40 | |
| 15 | 2***9 | Гайка М10-6Н | |
| 16 | 2***9 | Шайба 12 | |
| 17 | 2***9 | Шайба 10Л | |
| 18 | 2***8 | Шплинт 1,6х250 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
