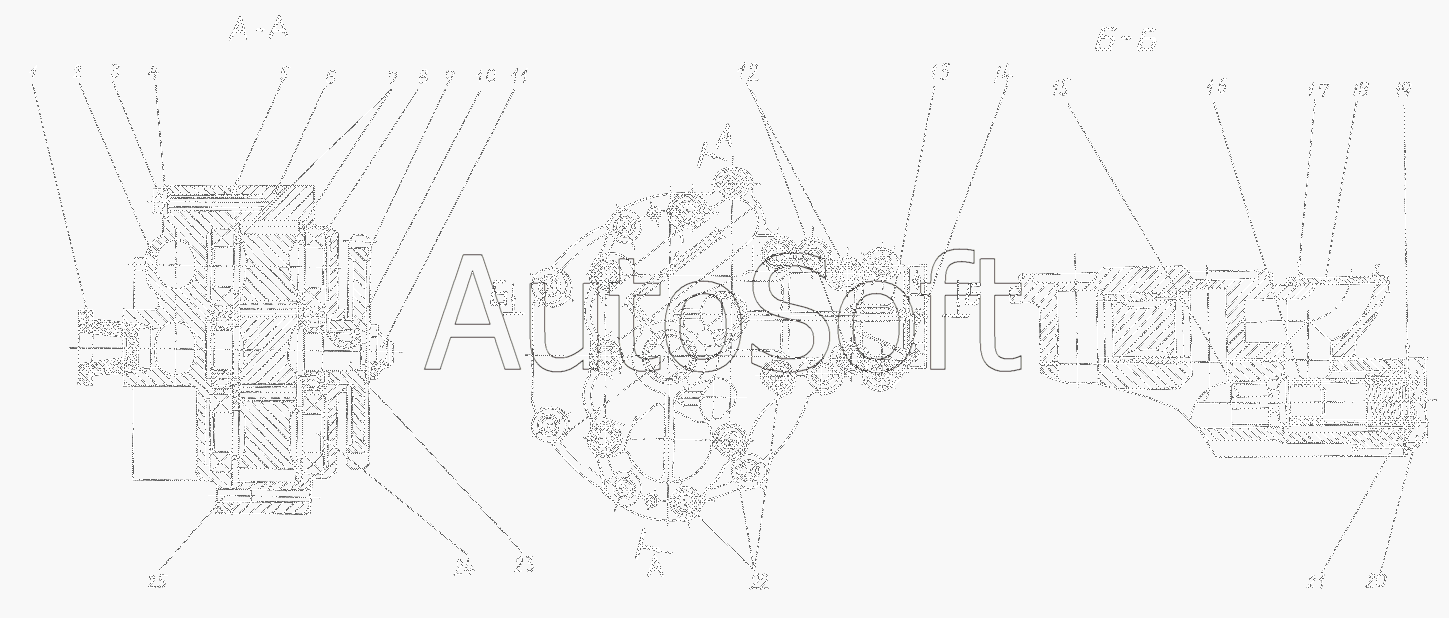

Каталог запасных частей к технике: КЗКТ-74281 (2000). Насос откачивающий 535А-1509210-12
14
25
24
23
22
21
20
19
18
17
16
15
1
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 535А-1509210-12 | 5***2 | Насос откачивающий | |
| 1 | 5***0 | Пробка транспортная | |
| 2 | 5***0 | Крышка насоса | |
| 3 | 2***9 | Болт М10-6gх65 | |
| 4 | 2***2 | Шайба | |
| 5 | 5***Б | Прокладка крышки | |
| 6 | 5***0 | Корпус откачивающего насоса | |
| 7 | 5***0 | Прокладка шестерен | |
| 8 | П***М | Подшипник | |
| 9 | 5***0 | Шестерня привода | |
| 10 | 4***2 | Шпонка сегментная 5х7,5 | |
| 11 | 5***5 | Гайка М18х1,5 | |
| 12 | 2***9 | Болт М10х70 | |
| 13 | 2***8 | Шплинт 1,2х300 | |
| 14 | 4***8 | Плом6а | |
| 15 | 5***3 | Клапан | |
| 16 | 5***9 | Пружина | |
| 17 | 2***8 | Шплинт 1,2х500 | |
| 18 | 5***6 | Крышка транспортная | |
| 19 | 5***2 | Прокладка | |
| 20 | 5***0 | Болт | |
| 21 | 2***9 | Шайба 16 | |
| 22 | 2***2 | Болт М10-6gх30 | |
| 23 | 5***0 | Шестерня насоса | |
| 24 | 5***0 | Шестерня ведомая | |
| 25 | 2***П | Штифт 8С3х20 |
