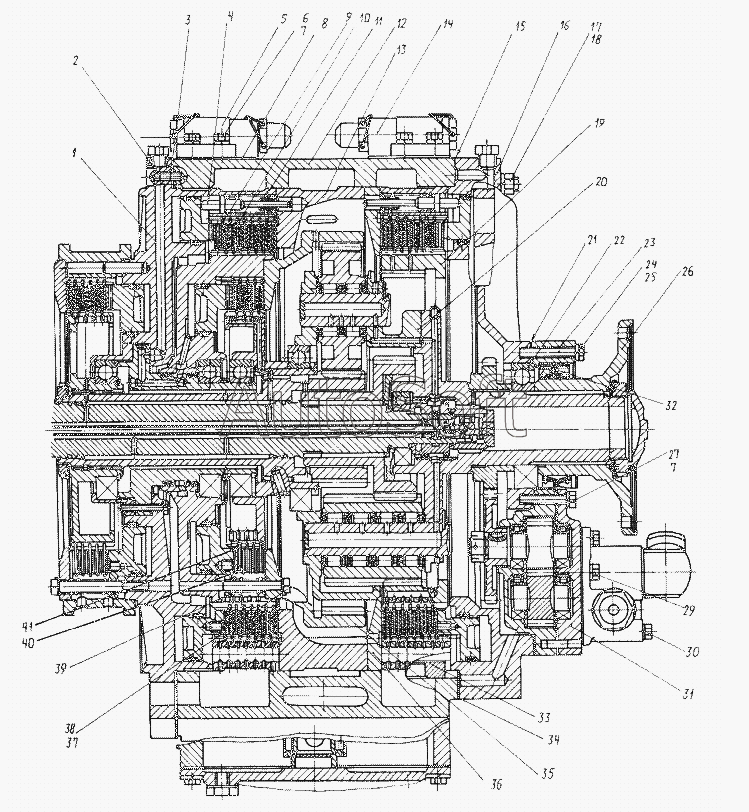

Каталог запасных частей к технике: КЗКТ-74281 (2000). Коробка передач 7428-1700035
33
21
22
23
24
26
27
29
30
31
32
20
34
35
36
37
38
39
40
41
11
2
3
4
5
6
7
7
8
9
10
1
12
13
14
15
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7428-1700035 | 7***5 | Коробка передач планетарная | |
| 1 | 7***4 | Картер промежуточный | |
| 2 | 2***2 | Винт М10х28 | |
| 3 | 5***8 | Прокладка картера | |
| 4 | 5***4 | Толкатель | |
| 5 | 5***5 | Клапан плавности заднего хода | |
| 6 | 2***9 | Болт М10-6gх30 | |
| 7 | 2***2 | Шайба | |
| 8 | 5***Б | Прокладка | |
| 9 | 5***2 | Диск фрикциона | |
| 10 | 5***1 | Диск металлокерамический | |
| 11 | 5***8 | Венец фрикциона | |
| 12 | 5***0 | Картер коробки передач | |
| 13 | 5***2 | Крышка фрикциона | |
| 14 | 5***0 | Клапан плавности I передачи | |
| 15 | 5***8 | Прокладка крышки | |
| 16 | 5***1 | Крышка задняя | |
| 16 | 7***0 | Крышка задняя | |
| 17 | 2***9 | Гайка М14х1,5 | |
| 18 | 2***2 | Шайба 14.ОТ | |
| 19 | 5***2 | Шестерня коронная | |
| 20 | 5***0 | Планетарные ряды | |
| 21 | 5***6 | Прокладка крышки | |
| 22 | П***6 | Подшипник ГОСТ8338-75 | |
| 23 | 5***Б | Крышка подшипника | |
| 24 | 2***9 | Болт М10-6gх65 | |
| 26 | 7***6 | Фланец | |
| 27 | 2***9 | Болт М10-6gх50 | |
| 29 | 2***2 | Болт М10-6gх75 | |
| 30 | 2***9 | Болт М10-6gх130 | |
| 31 | 5***2 | Насос задний | |
| 32 | 5***1 | Сальник | |
| 33 | 5***8 | Шпонка | |
| 34 | 5***8 | Прокладка | |
| 35 | 5***А | Шестерня коронная | |
| 36 | 5***3 | Крышка фрикциона | |
| 37 | 5***9 | Пластина стопорная | |
| 38 | 3***2 | Болт М12-6hх92 | |
| 39 | 5***4 | Пружина фрикциона | |
| 40 | 5***1 | Диск металлокерамический | |
| 41 | 5***4 | Диск стальной |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
