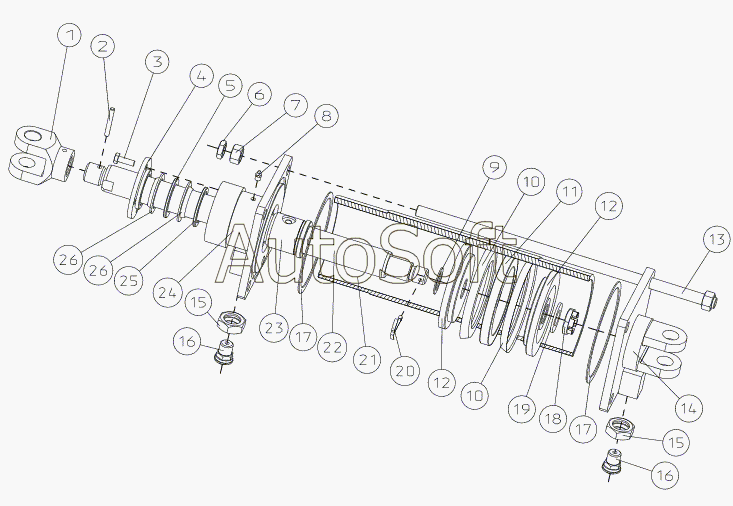

Каталог запасных частей к технике: Ижнефтемаш Ключ буровой АКБ-4 (2011). Цилиндр зажима челюстей АКБ-3М2.13
14
26
26
25
24
23
22
21
20
19
18
17
17
16
16
15
15
1
13
12
12
11
10
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А***1 | Вилка | |
| 2 | Ш***0 | Штифт цилиндрический 8m6х60 | |
| 3 | Б***6 | Болт IIIМ10х30.66.06 | |
| 4 | А***3 | Крышка | |
| 5 | А***4 | Шайба | |
| 6 | Г***6 | Гайка М20.6.06 | |
| 7 | Г***6 | Гайка М20.6.06 | |
| 8 | М***6 | Масленка 2.3.90ц6 | |
| 9 | А***1 | Прокладка | |
| 10 | А***7 | Манжета 170 | |
| 11 | А***9 | Кольцо | |
| 12 | А***А | Поршень | |
| 13 | А***1 | Стяжка | |
| 14 | А***А | Крышка задняя | |
| 15 | А***1 | Гайка накидная | |
| 16 | А***А | Штуцер | |
| 17 | А***9 | Прокладка | |
| 18 | Г***6 | Гайка II М30.6.06 | |
| 19 | Ш***6 | Шайба 30.04.06 | |
| 20 | Ш***2 | Шплинт 6,3х50-02 | |
| 21 | А***9 | Цилиндр | |
| 22 | А***1 | Шток | |
| 23 | А***8 | Втулка | |
| 24 | А***8 | Крышка передняя | |
| 25 | А***5 | Шайба | |
| 26 | А***4 | Воротник 50 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
