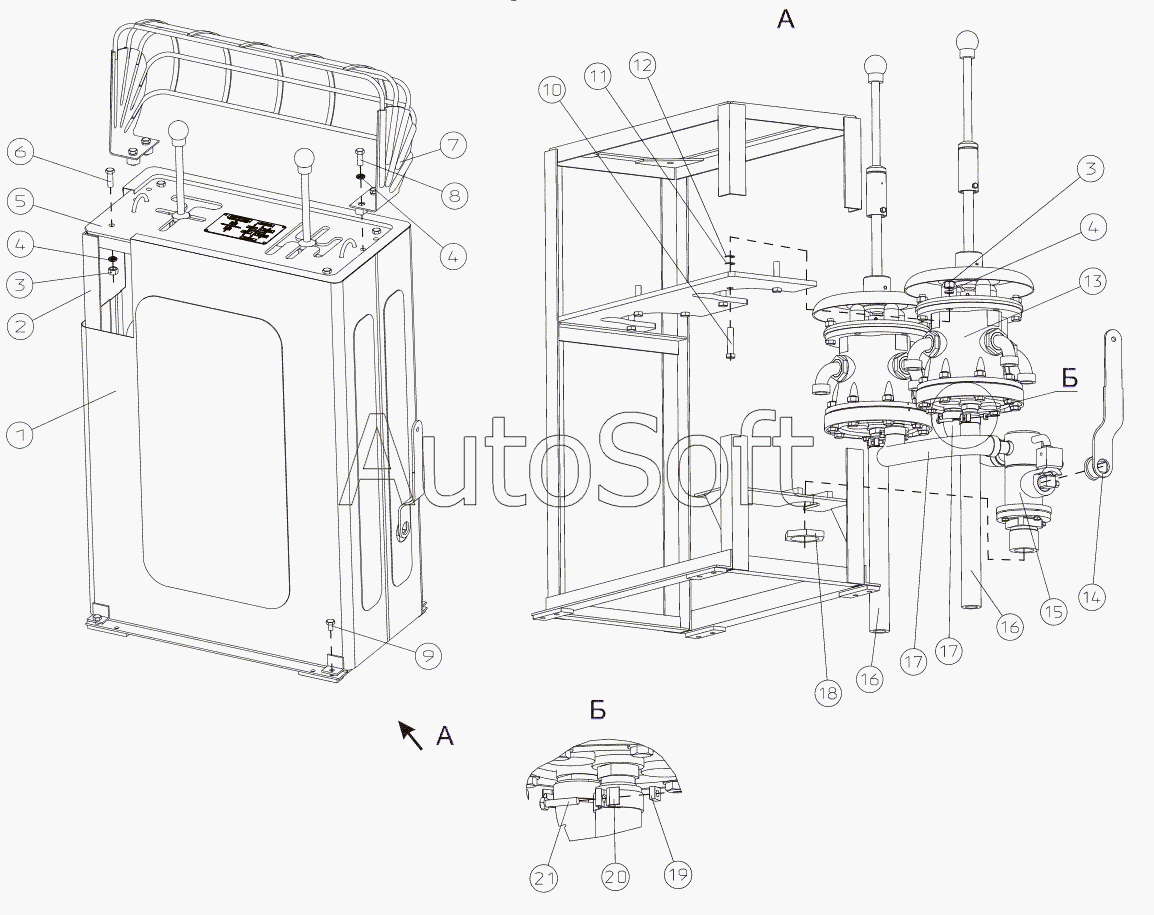

Каталог запасных частей к технике: Ижнефтемаш Ключ буровой АКБ-4 (2011). Пульт управления АКБ-4.15
13
21
20
19
18
17
17
16
16
15
14
1
12
11
10
9
8
7
6
5
4
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А***3 | Кожух | |
| 2 | А***4 | Корпус | |
| 3 | Г***9 | Гайка М12.5.019 | |
| 4 | Ш***9 | Шайба 12.65Г.019 | |
| 5 | А***1 | Плита | |
| 6 | Б***9 | Болт М12х35.56.019 | |
| 7 | А***А | Ограждение | |
| 8 | Б***9 | Болт М12х30.56.019 | |
| 9 | Б***9 | Болт М10х16.56.019 | |
| 10 | Б***9 | Болт М12х55.56.019 | |
| 11 | А***1 | Прокладка | |
| 12 | А***1 | Прокладка | |
| 13 | А***А | Кран клапанный | |
| 14 | А***3 | Ключ | |
| 15 | А***6 | Кран входной | |
| 16 | Р***У | Рукав Г(IV) -10-25-40-У | |
| 17 | А***2 | Шланг подводящий | |
| 18 | К***0 | Контргайка 50 | |
| 19 | А***8 | Гайка | |
| 20 | А***1 | Хомут | |
| 21 | Б***9 | Болт 4М6х30.36.019 | |
| 22 | А***0 | Шланг | |
| 23 | А***1 | Шланг пневмодвигателя | |
| 24 | А***2 | Шланг входной | |
| 25 | А***1 | Шланг пневмодвигателя |
