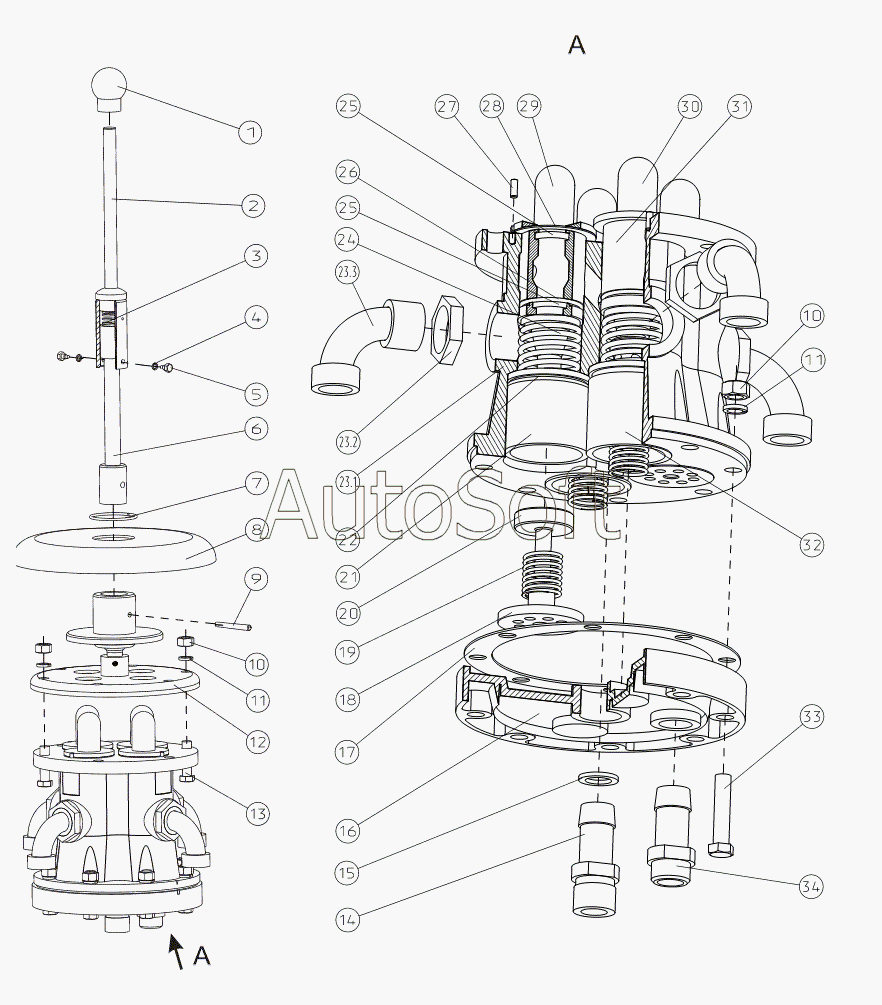

Каталог запасных частей к технике: Ижнефтемаш Ключ буровой АКБ-4 (2011). Кран клапанный АКБ-3М2.15-1А
1
3
4
5
6
7
8
9
10
10
11
11
2
12
13
14
15
16
17
18
19
20
21
22
23.1
23.2
23.3
24
25
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А***3 | Ручка | |
| 10 | Г***6 | Гайка М12.6.06 | |
| 11 | Ш***6 | Шайба 12.65Г.06 | |
| 12 | А***8 | Шарнир в сборе | |
| 13 | Б***6 | Болт М12х45.66.06 | |
| 14 | А***А | Штуцер | |
| 15 | А***6 | Прокладка | |
| 16 | А***6 | Крышка | |
| 17 | А***5 | Прокладка | |
| 18 | А***А | Втулка | |
| 19 | А***2 | Пружина | |
| 2 | А***1 | Рукоятка | |
| 20 | А***4 | Клапан | |
| 21 | А***3 | Втулка | |
| 22 | К***2 | Кольцо 060-065-30-2-2 | |
| 23 | А***А | Корпус | |
| 23.1 | А***1 | Корпус | |
| 23.2 | А***3 | Колено | |
| 23.3 | А***4 | Контргайка | |
| 24 | А***1 | Пружина | |
| 25 | К***2 | Кольцо 030-038-46-2-2 | |
| 26 | К***2 | Кольцо 045-050-30-2-2 | |
| 27 | Ш***4 | Штифт 5 h11х14 | |
| 28 | А***9 | Прокладка | |
| 29 | А***А | Шток | |
| 3 | А***4 | Пружина | |
| 30 | А***А | Шток | |
| 31 | А***9 | Втулка | |
| 32 | А***0 | Клапан в сборе | |
| 33 | А***2 | Штуцер | |
| 34 | Б***6 | Болт М12х55.66.06 | |
| 4 | Ш***6 | Шайба 6.65Г.06 | |
| 5 | А***7 | Болт | |
| 6 | А***6 | Ручка | |
| 7 | А***2 | Кольцо | |
| 8 | А***А | Кожух | |
| 9 | Ш***0 | Штифт 6х60 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
