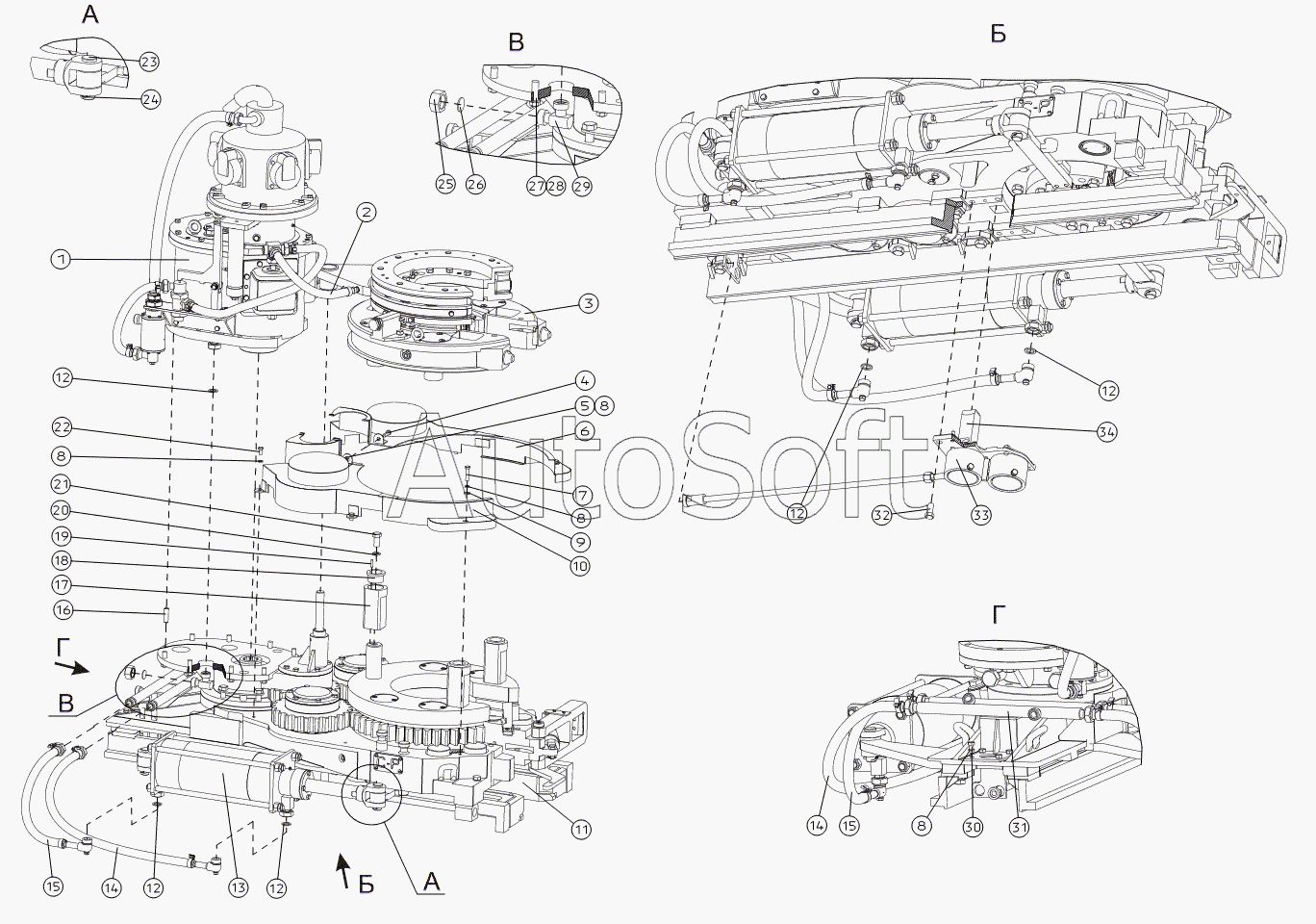

Каталог запасных частей к технике: Ижнефтемаш Ключ буровой АКБ-4 (2011). Блок ключа АКБ-4.1
1
2
3
30
4
5
6
7
8
8
8
8
9
10
11
12
12
12
12
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А***0 | Коробка передач | |
| 2 | А***0 | Шланг | |
| 3 | А***1 | Устройство трубозажимное верхнее | |
| 4 | Б***9 | Болт М12х40.56.019 | |
| 5 | Г***9 | Гайка М12.5.35.019 | |
| 6 | А***6 | Кожух левый | |
| 7 | Б***9 | Болт М12х50.56.019 | |
| 8 | Ш***9 | Шайба 12.65Г.019 | |
| 9 | Ш***5 | Шайба А12.01.10.0115 | |
| 10 | А***5 | Кожух правый | |
| 11 | А***2 | Редуктор ключа | |
| 12 | А***1 | Прокладка | |
| 13 | А***3 | Цилиндр зажима челюстей | |
| 14 | А***1 | Шланг | |
| 15 | А***0 | Шланг | |
| 16 | 1***э | Штифт 16х55.40ХН 45…50HRCэ | |
| 17 | А***3 | Втулка | |
| 18 | А***1 | Шайба | |
| 19 | Ш***0 | Штифт 6х30 | |
| 20 | Ш***6 | Шайба 20.65Г.06 | |
| 21 | Б***6 | Болт М20х40.56.06 | |
| 22 | Б***9 | Болт М12х20.56.019 | |
| 23 | А***1 | Ось | |
| 24 | Ш***6 | Шплинт 6,3х45.06 | |
| 25 | А***4 | Заглушка | |
| 26 | А***5 | Прокладка | |
| 27 | Ш***6 | Шайба 16.65Г.06 | |
| 28 | Б***6 | Болт М16х50.56.06 | |
| 29 | А***0 | Угольник | |
| 30 | Б***9 | Болт М12х25.56.019 | |
| 31 | А***0 | Коллектор | |
| 32 | Б***6 | Болт 4М16х35.56.06 | |
| 33 | А***6 | Цилиндр совмещения | |
| 34 | А***В | Шток |
